Как понять что вышел из строя ТЭН стиральной машины: признаки, диагностика и замена.

ТЭН (трубчатый электрический нагреватель) — один из самых нагруженных элементов стиральной машины. Именно он нагревает воду до нужной температуры, обеспечивая эффективную стирку. По статистике сервисных центров, неисправный ТЭН — третья по частоте причина обращений в ремонт после проблем со сливом воды и замком люка. В этой статье разберём все признаки неисправного ТЭНа, способы самостоятельной диагностики и расскажем, что делать дальше.

Адрес нашего магазина запчастей и сервисного центра: г. Курск, ул. Радищева, 52. Телефон: +7 (950) 877-19-99.

Что такое ТЭН и почему он выходит из строя

ТЭН стиральной машины — это металлическая трубка (как правило, из нержавеющей стали или меди), внутри которой находится нихромовая спираль, залитая диэлектрическим порошком — периклазом. При прохождении тока спираль нагревается и передаёт тепло воде в баке через стенки трубки.

Мощность ТЭНа для стиральных машин — от 1600 до 2500 Вт. Именно он потребляет большую часть электроэнергии при стирке.

Почему ТЭН выходит из строя

Накипь — главный враг ТЭНа. В воде содержатся соли кальция и магния. При нагреве они выпадают в осадок и оседают на поверхности ТЭНа. Накипь является отличным теплоизолятором — слой в 1 мм снижает теплоотдачу на 15–20%. ТЭН не успевает отдавать тепло воде, перегревается изнутри и перегорает.

Другие причины выхода из строя:

• Естественный износ — срок службы ТЭНа составляет 5–10 лет при правильной эксплуатации.
• Стирка с минимальным количеством воды — при программах эко ТЭН работает в условиях недостаточного охлаждения.
• Частые стирки на высоких температурах (60°C, 90°C) без профилактики от накипи.
• Механическое повреждение при попадании посторонних предметов в бак.
• Использование агрессивных моющих средств, разрушающих защитное покрытие ТЭНа.

Главные признаки неисправного ТЭНа

Неисправный ТЭН проявляет себя по-разному в зависимости от характера поломки. Разберём все признаки подробно.

1. Бельё не отстирывается при высоких температурах

Это самый характерный и ранний признак. Если при стирке на 40°C бельё выходит чистым, а при 60°C или 90°C — плохо отстиранным, жирные пятна не выходят — ТЭН скорее всего не нагревает воду до заданной температуры. Причина: либо ТЭН перегорел полностью, либо толстый слой накипи снижает нагрев.

2. Вода после стирки остаётся холодной

Пощупайте бельё сразу после окончания стирки на программе 60°C. Оно должно быть горячим — если бельё едва тёплое или холодное, ТЭН не нагревает воду совсем. Это означает полный выход ТЭНа из строя — обрыв нагревательной спирали.

3. Программа стирки длится значительно дольше обычного

Стиральная машина контролирует температуру воды через термодатчик. Если ТЭН греет слабо из-за накипи, машина продолжает нагрев до тех пор, пока не достигнет нужной температуры — или пока не сработает защита по времени. Программа на 60°C, которая раньше занимала 90 минут, теперь длится 2–3 часа — это тревожный сигнал.

4. Машина выдаёт ошибку нагрева

Большинство современных машин выдают специальный код ошибки при неисправном ТЭНе. Подробнее — в следующем разделе.

5. Срабатывает УЗО или выбивает автомат

Если при запуске стирки срабатывает УЗО (устройство защитного отключения) или выбивает автоматический выключатель — есть пробой изоляции ТЭНа на корпус машины. Это опасная ситуация: корпус машины находится под напряжением, что создаёт риск удара током. Немедленно отключите машину от сети.

6. Запах горелого при стирке

Если при работе машины чувствуется запах горелого — возможно, ТЭН пробит насквозь и перегорает изнутри. Остановите программу и проверьте ТЭН.

7. Протечка воды под машиной

Если ТЭН установлен через фланец, уплотнительная прокладка фланца со временем деградирует и начинает пропускать воду. Вода подтекает именно в районе нижней части передней или задней стенки машины — там, где расположен ТЭН. Это не неисправность самого нагревателя, но сигнал к его проверке.

8. Вода в машине нагревается неравномерно

Частичный обрыв спирали ТЭНа может приводить к тому, что нагрев идёт, но медленно и нестабильно. Машина периодически достигает нужной температуры, а периодически — нет. Программы выполняются с переменным успехом.

Коды ошибок при неисправном ТЭНе

Современные стиральные машины выдают конкретные коды при неисправности ТЭНа или датчика температуры. Вот коды для основных марок:

Важно: коды ошибки ТЭНа и датчика температуры часто путают — они взаимосвязаны. Датчик температуры (NTC-термистор) на большинстве машин встроен непосредственно в корпус ТЭНа. При перегорании ТЭНа нередко выходит из строя и датчик. Поэтому при ошибках как нагрева, так и термодатчика — проверяйте оба элемента одновременно.

Проверка ТЭНа мультиметром своими руками

Мультиметр — главный инструмент для диагностики ТЭНа. Проверка занимает 10–15 минут и требует минимального опыта работы с электроизмерительными приборами.

Что понадобится: мультиметр (любой, даже самый дешёвый), отвёртки для снятия задней панели машины.

Шаг 1 — Отключить машину от сети

Это обязательно. Никогда не работайте с электрическими компонентами при подключённой к розетке машине.

Шаг 2 — Добраться до ТЭНа

На большинстве машин с фронтальной загрузкой ТЭН расположен в нижней части бака. Доступ к нему возможен:

• Через заднюю панель — на машинах Indesit, Ariston, Hotpoint, Ardo, Atlant.
• Через переднюю панель (после снятия передней стенки) — на машинах Bosch, Siemens, Beko.
• Через нижнюю панель — на некоторых моделях Samsung и LG.

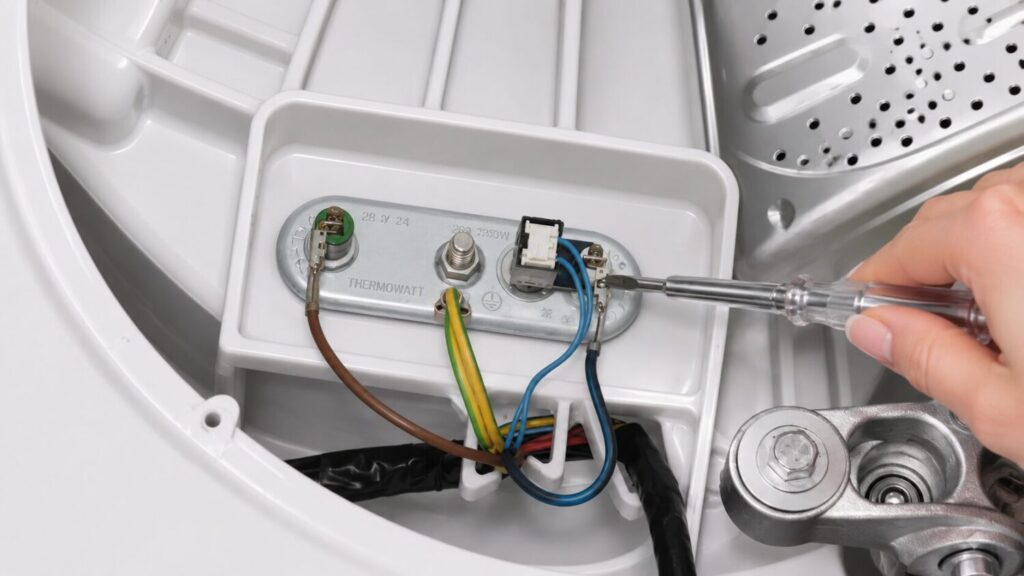

Шаг 3 — Снять разъёмы с ТЭНа

Отсоедините все провода от клемм ТЭНа. Сфотографируйте перед отключением — чтобы потом правильно подключить обратно. На ТЭНе обычно два силовых контакта и один контакт термодатчика (если датчик встроен).

Шаг 4 — Проверка на обрыв (режим «Ω» — сопротивление)

Установите мультиметр в режим измерения сопротивления (Ω). Приложите щупы к двум силовым клеммам ТЭНа.

Что должно показать:

• Исправный ТЭН мощностью 2000 Вт — сопротивление около 24–26 Ом.
• ТЭН 1800 Вт — около 27–30 Ом.
• ТЭН 1600 Вт — около 33–36 Ом.
• Формула расчёта: R = U² / P = 230² / мощность_в_ваттах.

Неисправность:

• Мультиметр показывает «1» или «OL» (бесконечность) — обрыв нагревательной спирали. ТЭН полностью перегорел.
• Мультиметр показывает «0» или очень маленькое сопротивление — короткое замыкание внутри ТЭНа.

Шаг 5 — Проверка пробоя на корпус (режим «MΩ» или звуковой тест)

Один щуп мультиметра приложите к любой клемме ТЭНа, второй — к металлическому корпусу ТЭНа (к его трубке).

Что должно показать:

• Исправный ТЭН — сопротивление бесконечное (мультиметр показывает «1» или «OL»). Никакого тока между спиралью и корпусом нет.
• При звуковом тесте — нет звука.

Неисправность:

• Мультиметр показывает конечное сопротивление (любое число) — пробой изоляции. Спираль замкнута на корпус.
• При звуковом тесте — звуковой сигнал.

Пробой изоляции — наиболее опасный вид неисправности ТЭНа: именно он приводит к тому, что срабатывает УЗО и корпус машины оказывается под напряжением.

Шаг 6 — Проверка термодатчика NTC

Если термодатчик встроен в ТЭН — найдите его контакты (обычно один или два тонких провода отдельно от силовых клемм). Измерьте сопротивление датчика.

• При комнатной температуре 20–25°C исправный NTC-датчик показывает 10–12 кОм (для большинства машин) или 5–6 кОм (для некоторых моделей).
• Мультиметр показывает «1» или «0» — датчик неисправен.

Как накипь убивает ТЭН

Накипь — соединения кальция и магния — оседает на горячей поверхности ТЭНа в виде плотного белого или серо-жёлтого налёта. Вот что происходит по мере накопления накипи:

1–2 мм накипи: теплоотдача снижается на 20–30%. Вода нагревается медленнее, время стирки увеличивается. Расход электроэнергии растёт.

3–5 мм накипи: ТЭН работает в режиме постоянного перегрева. Температура поверхности трубки ТЭНа достигает 500–600°C вместо нормальных 80–100°C. Диэлектрический наполнитель спекается, изоляция разрушается.

Более 5 мм накипи: ТЭН перегорает. Обрыв спирали или пробой на корпус. Машина либо перестаёт греть воду, либо начинает выбивать УЗО.

Как выглядит сильно заросший накипью ТЭН: трубка покрыта белым или рыжеватым каменистым налётом, местами с чёрными пятнами перегрева. На корпусе могут быть видны трещины и вздутия.

Как выглядит неисправный ТЭН

При визуальном осмотре извлечённого ТЭНа можно увидеть следующие признаки неисправности:

• Толстый слой накипи — белый или рыжеватый каменистый налёт по всей поверхности трубки. Слой накипи более 3 мм — ТЭН под угрозой или уже неисправен.
• Чёрные пятна на трубке — следы локального перегрева в месте обрыва спирали или пробоя.
• Вздутие или деформация трубки — металл вздулся в месте критического перегрева.
• Трещина на трубке — механическое разрушение в месте максимального нагрева.
• Следы ржавчины и окисления на клеммах — контакты окислились из-за попадания влаги.
• Сломанный или оплавленный термодатчик — NTC-датчик на корпусе ТЭНа деформирован или имеет следы перегрева.

Если ТЭН покрыт толстым слоем накипи, но не показывает других видимых повреждений — его всё равно рекомендуется заменить. Сильно заросший накипью ТЭН работает в аварийном режиме и перегорит в ближайшее время.

Замена ТЭНа — самостоятельно или в сервисе

Можно ли заменить ТЭН самостоятельно?

Замена ТЭНа — одна из немногих операций по ремонту стиральной машины, которую реально выполнить самостоятельно при наличии минимальных технических навыков. Сложность зависит от модели машины.

Относительно просто — машины Indesit, Ariston, Hotpoint, Ardo, Atlant: ТЭН доступен через заднюю панель, снимается двумя болтами.

Сложнее — машины Bosch, Siemens, Beko: нужно снять переднюю панель или частично разобрать корпус.

Трудно самостоятельно — некоторые модели Samsung и LG с баком в сборе: доступ к ТЭНу требует значительной разборки машины.

Общий порядок замены ТЭНа

1. Отключить машину от сети и водопровода.
2. Слить воду из бака через фильтр насоса.
3. Снять заднюю (или переднюю) панель машины.
4. Найти ТЭН — он расположен в нижней части бака, видна фланцевая гайка крепления.
5. Сфотографировать подключение проводов к клеммам ТЭНа.
6. Снять все разъёмы с клемм ТЭНа.
7. Открутить центральную гайку фланца (обычно на 10 или 13) против часовой стрелки.
8. Аккуратно надавить на ТЭН внутрь бака, чтобы сдвинуть фланец, затем извлечь ТЭН из бака.
9. Установить новый ТЭН вместе с новой уплотнительной прокладкой.
10. Затянуть гайку фланца — не слишком сильно, чтобы не порвать прокладку, но достаточно плотно для герметичности.
11. Подключить провода согласно фотографии.
12. Собрать машину в обратном порядке.
13. Запустить кратковременный тест — программа стирки без белья с набором воды — и проверить герметичность в районе фланца ТЭНа.

Важно при замене ТЭНа:

• Всегда меняйте уплотнительную прокладку фланца вместе с ТЭНом. Старая прокладка деформирована и не обеспечит герметичность с новым ТЭНом.
• Одновременно проверьте состояние термодатчика — если он встроен в ТЭН, он меняется автоматически. Если отдельный — проверьте мультиметром.
• После замены обязательно проверьте герметичность фланца визуально в первые несколько запусков машины.

Как выбрать правильный ТЭН для своей машины

Неправильно подобранный ТЭН либо не подойдёт по размеру и мощности, либо будет работать некорректно. Вот как выбрать нужный.

Способ 1 — По номеру модели машины

Самый надёжный способ. Откройте люк и найдите наклейку на крае барабана или на задней стенке — там указан номер модели. По номеру модели мы в магазине подберём точный ТЭН.

Способ 2 — По маркировке на самом ТЭНе

На корпусе ТЭНа (под слоем накипи) обычно есть маркировка с мощностью, напряжением и артикулом. Запишите или сфотографируйте — это позволит найти точную замену.

Способ 3 — По параметрам

Для подбора ТЭНа нужно знать:

• Мощность — указана в ваттах на корпусе ТЭНа. Стандартные значения: 1600, 1800, 2000, 2200, 2500 Вт.
• Форму и размер — ТЭНы бывают U-образные и прямые, разной длины.
• Диаметр фланца — стандартный диаметр посадочного отверстия в баке.
• Наличие термодатчика — встроенный NTC-датчик или без датчика.

Принесите старый ТЭН в наш магазин — подберём точный аналог. ТЭНы для стиральных машин всех популярных марок в наличии в нашем магазине в Курске.

Оригинал или аналог?

Для большинства машин среднего ценового сегмента качественный совместимый ТЭН ничем не хуже оригинального, а стоит в 2–3 раза дешевле. Рекомендуем проверенных производителей — Thermowatt (Италия), Irca (Италия), Тен-Тэн (Россия). Избегайте ТЭНов без маркировки производителя — они, как правило, служат значительно меньше.

Профилактика — как продлить жизнь ТЭНу

Правильная профилактика увеличивает срок службы ТЭНа в 2–3 раза. Большинство мер простые и не требуют специальных навыков.

• Средство от накипи раз в 2–3 месяца. Самый важный пункт. Запустите стирку без белья на 60°C, добавив в лоток для порошка 100–150 г лимонной кислоты или специальное средство от накипи (Topperr, Filtero, Beckmann). Лимонная кислота растворяет накипь без вреда для деталей машины.
• Не превышайте норму порошка. Избыток пены при стирке снижает эффективность теплообмена ТЭНа.
• Используйте умягчитель воды. Специальные средства (Calgon и аналоги) связывают соли жёсткости в воде и предотвращают их оседание на ТЭНе. Особенно актуально при жёсткой воде.
• Не злоупотребляйте высокими температурами. Большинство вещей прекрасно стираются при 30–40°C. Программы 60°C и 90°C используйте только для постельного белья и сильно загрязнённых вещей.
• Не стирайте на ускоренных программах постоянно. Экспресс-программы используют меньше воды — ТЭН работает с недостаточным охлаждением.
• Установите фильтр для смягчения воды. Если в вашем районе очень жёсткая вода — магистральный фильтр-умягчитель на входе в квартиру защитит не только стиральную машину, но и все приборы, использующие горячую воду.

Как понять, жёсткая ли вода у вас? Признаки жёсткой воды: белый налёт на кранах и смесителях, белые разводы на посуде после мойки, быстрое засорение чайника. В Курске вода средней жёсткости — профилактика от накипи раз в 2–3 месяца будет достаточной.

Итог: что делать если подозреваете неисправный ТЭН

Шаг 1. Проверьте признаки — вода не нагревается, бельё не отстирывается при высоких температурах, машина выдаёт код ошибки нагрева, срабатывает УЗО.

Шаг 2. Если есть мультиметр — проверьте ТЭН самостоятельно по инструкции из этой статьи. Если нет — обратитесь в сервисный центр для диагностики.

Шаг 3. При подтверждении неисправности — замените ТЭН вместе с уплотнительной прокладкой. Одновременно проверьте термодатчик.

Шаг 4. После замены — начните проводить профилактику от накипи раз в 2–3 месяца.
