Какие ТЭНы стоят в стиральных машинах Haier — маркировка, таблица, замена

Стиральная машина Haier стирает, но вода остаётся холодной, бельё плохо отстирывается или на панели мигает ошибка нагрева? С высокой вероятностью причина — вышедший из строя ТЭН. Собрали полную таблицу нагревателей для популярных моделей Haier, объяснили как проверить ТЭН мультиметром и заменить своими руками.

1. Особенности конструкции Haier: что важно знать

Haier — китайский бренд, который за последние годы занял значительную долю российского рынка стиральных машин. Модельный ряд широкий, и прежде чем искать ТЭН, полезно понять особенности конструкции.

2. Признаки неисправного ТЭНа в Haier

3. Как проверить ТЭН мультиметром

Прежде чем заказывать запчасть, убедитесь что дело именно в ТЭНе, а не в термодатчике (NTC) или плате управления. Для проверки нужен обычный мультиметр.

Проверка на обрыв — целостность спирали

1. Отключите машину от сети. Выдерните вилку из розетки — не просто нажмите кнопку. Это обязательно.
2. Снимите заднюю стенку (6–8 винтов по периметру). ТЭН находится в нижней части бака — U-образная трубка с двумя клеммами и центральной гайкой.
3. Снимите провода с клемм. Сфотографируйте расположение проводов перед снятием.
4. Переведите мультиметр в режим Ω (сопротивление), диапазон 200 Ом или автодиапазон.
5. Прикоснитесь щупами к двум клеммам ТЭНа и считайте показание.

Проверка пробоя на корпус

Переведите мультиметр на максимальное сопротивление (20 МОм). Один щуп — на клемму ТЭНа, второй — на металлическую трубку корпуса. Показание должно быть «OL/∞». Любое конечное значение — пробой изоляции, ТЭН срочно меняется.

Если ТЭН исправен — проверьте термодатчик NTC

NTC-термистор вставляется рядом с ТЭНом в том же фланцевом отверстии или отдельно в баке. При комнатной температуре (+20–25°C) сопротивление исправного датчика — около 10–20 кОм для большинства машин Haier. Значительное отклонение или «OL» — датчик неисправен.

4. Таблица ТЭНов для стиральных машин Haier

Найдите полный код своей модели на наклейке внутри люка или на задней стенке. Коды даны для наиболее распространённых на российском рынке моделей Haier.

5. Как правильно выбрать ТЭН для замены

При выборе ориентируйтесь на три ключевых параметра:

• ⚡
  Мощность (Вт). Haier 5–6 кг — 1800 Вт, 7–8 кг — 2000 Вт, 9–10 кг — 2000–2200 Вт. Мощность не должна отличаться от оригинала: меньшая — машина не нагреет воду до нужной температуры, большая — сожжёт плату управления.
• 📐
  Форма и размер фланца. Большинство Haier используют стандартный фланец 64 мм. Длина «рожков» ТЭНа может отличаться в рамках одной серии — перед заказом сравните длину старого ТЭНа с характеристиками нового.
• 🌡️
  Наличие NTC-датчика. На большинстве моделей ТЭН продаётся в сборе с датчиком температуры. Уточните при заказе — нужен ли датчик или нет. Если датчик отдельный — покупайте ТЭН без него.

Основные артикулы ТЭНов Haier — расшифровка

6. Как добраться до ТЭНа в машинах Haier

Большинство стиральных машин Haier имеют задний доступ к ТЭНу — это наиболее удобный вариант. Задняя стенка снимается без разборки корпуса, ТЭН виден сразу.

Задний доступ (большинство моделей HW, HWD)

Снимите заднюю крышку (6–8 крестовых винтов по периметру). ТЭН хорошо виден в нижней части бака — U-образная трубка с фланцем и двумя клеммами. Центральная гайка доступна торцевым ключом на 10 мм.

Задний доступ с Direct Drive

На моделях с прямым приводом задняя панель снимается иначе — нужно сначала открутить и снять ротор двигателя (центральный болт), а затем статор (3–4 болта). После этого задняя панель бака открывается и ТЭН доступен. Работа требует немного больше времени.

Передний доступ (редкие модели)

Отдельные узкие модели Haier имеют передний доступ к ТЭНу — нужно снимать переднюю панель, манжету люка и декоративные накладки. При таком доступе рекомендуем обратиться к мастеру — риск повредить проводку и замок люка выше.

7. Пошаговая замена ТЭНа в стиральной машине Haier

1. Подготовка.
   Выдерните вилку из розетки. Перекройте кран холодной воды. Отсоедините заливной шланг от крана (не от машины). Подготовьте лоток и тряпки — при снятии ТЭНа вытечет вода из нижней части бака.
2. Снимите заднюю крышку.
   Открутите все крестовые винты по периметру задней панели. Сдвиньте крышку назад и снимите. У моделей с Direct Drive дополнительно открутите гайку ротора (удерживайте барабан от вращения тряпкой) и снимите ротор, затем статор.
3. Слейте остатки воды.
   Откройте сливной фильтр спереди снизу и слейте остатки. Также подставьте лоток под фланец ТЭНа — при его извлечении вытечет ещё немного.

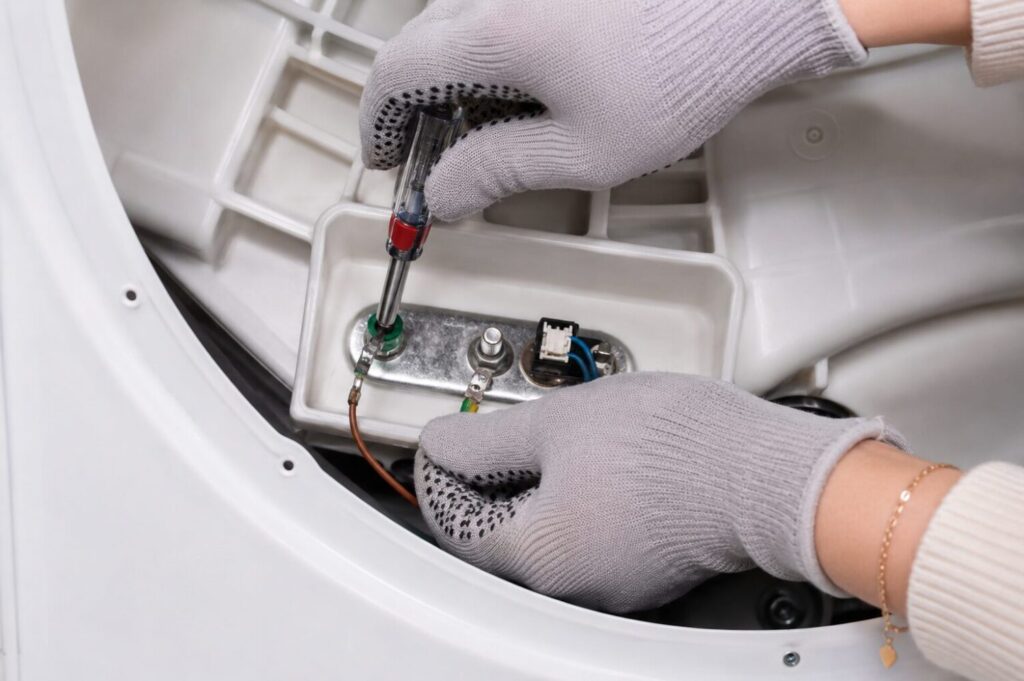

4. Найдите и осмотрите ТЭН.
   В нижней части бака — U-образная трубка. На клеммах провода: два толстых силовых и один-два тонких к датчику. Сфотографируйте расположение всех проводов перед снятием.
5. Снимите провода с клемм.
   Потяните каждый разъём вдоль клеммы, не за провод. При необходимости — покачайте. Тонкий разъём датчика температуры снимайте особенно аккуратно.
6. Открутите центральную гайку (10 мм).
   Торцевым ключом открутите до момента, когда гайка ослабнет. Не снимайте до конца — нажмите на болт внутрь, чтобы разжать резиновый уплотнитель фланца. Это освободит ТЭН.
7. Извлеките старый ТЭН.
   Покачайте фланец влево-вправо и потяните на себя. Если прилип — нанесите несколько капель WD-40 по периметру фланца, подождите 5–7 минут и повторите. Не тяните с силой — можно повредить резиновый бак.
8. Осмотрите посадочное место.
   Протрите отверстие в баке сухой тряпкой. Осмотрите резиновый уплотнитель фланца — если деформирован или с трещинами, замените (обычно идёт в комплекте с новым ТЭНом).
9. Установите новый ТЭН.
   Наденьте уплотнитель на фланец нового ТЭНа. Вставьте в отверстие бака — клеммами вверх, трубки вниз. Убедитесь, что фланец сел ровно и уплотнитель не перекручен.
10. Затяните гайку.
    Плотно, но без перетяжки — перетяжка деформирует уплотнитель и даст течь. Гайка затянута правильно, когда фланец перестал качаться.
11. Подключите провода.
    По фотографии — каждый провод на свою клемму. Все разъёмы до упора. Тонкий провод датчика — обязательно.
12. Соберите машину и проверьте.
    Верните заднюю крышку (и статор с ротором, если снимали). Подключите шланги, откройте кран. Запустите тестовую стирку при 40°C без белья — проверьте герметичность фланца и нагрев воды.

8. Что делать после замены

• 🔍
  Проверьте герметичность фланца. Через 10 минут после наполнения водой осмотрите заднюю стенку — вокруг фланца должно быть сухо. Капли или подтёки — слейте воду и подтяните гайку на половину оборота.
• 🌡️
  Убедитесь в нагреве. Через 20 минут стирки при 60°C в паузе потрогайте воду. Горячая — ТЭН работает. Если холодная — проверьте подключение проводов к клеммам.
• 🔢
  Проверьте коды ошибок. Ошибки E2/E7 нагрева должны исчезнуть. Если остались — возможно, неисправен термодатчик NTC.
• 🔌
  Проверьте УЗО. Запустите нормальный цикл и убедитесь, что УЗО или автомат больше не срабатывает. Если срабатывает — нужна дополнительная диагностика изоляции.

9. Как продлить жизнь ТЭНу Haier

Правильный уход в 2–3 раза увеличивает срок службы нагревательного элемента.

Антинакипная профилактика

Главный враг ТЭНа — накипь. Раз в 2–3 месяца запускайте цикл с лимонной кислотой (100–150 г) или специализированным средством при 60°C без белья. Это растворяет отложения до того, как они стали критическими. При жёсткой воде проводите профилактику раз в 1,5 месяца.

Температурный режим стирки

Не злоупотребляйте стиркой при 90°C — она в разы ускоряет накипеобразование. Большинство загрязнений отлично удаляются при 40–60°C. Оставьте 90°C только для постельного белья раз в 2–3 недели.

Смягчение воды

При жёсткости воды выше 4 мг-экв/л добавляйте в каждую стирку средство для смягчения воды. Это снижает интенсивность образования накипи и продлевает ресурс ТЭНа, бака и насоса одновременно.

Не перегружайте барабан

При перегрузке ТЭН работает дольше и интенсивнее — нагрев большего объёма воды требует больше времени и энергии. Соблюдайте максимальную загрузку по паспорту.

10. Когда лучше обратиться в сервис

Замена ТЭНа в Haier — доступная операция для домашнего мастера при заднем доступе. Тем не менее есть ситуации, когда лучше позвонить мастеру:

• Модель с прямым приводом (Direct Drive) — нужно снимать ротор и статор, что требует дополнительного опыта.
• Передний доступ к ТЭНу — высокий риск повредить проводку и замок люка.
• Срабатывает УЗО после замены ТЭНа — нужна диагностика всей изоляции машины.
• После замены осталась ошибка нагрева — неисправен термодатчик NTC или плата управления.
• ТЭН прикип намертво — без правильного инструмента можно повредить бак.
• Обнаружена дополнительная проблема — течь, посторонний шум, неисправность подшипников.

Итого: коротко о главном

1. Найдите код модели на наклейке внутри люка или на задней стенке.
2. Проверьте ТЭН мультиметром — 20–50 Ом норма, OL — обрыв, замена нужна.
3. Подберите ТЭН по таблице — три основных артикула: 49019782 (1800 Вт), 49021069 (2000 Вт), 49022015 (2200 Вт).
4. Снимите заднюю стенку (и ротор при Direct Drive), отсоедините провода, открутите гайку.
5. Вставьте новый ТЭН, затяните гайку, подключите провода, соберите.
6. Тестовая стирка без белья при 40°C — проверьте герметичность и нагрев.
7. Профилактика накипи раз в 1,5–3 месяца — продлит жизнь новому ТЭНу.
