Какой ТЭН стоит в стиральной машине Атлант — маркировка, таблица, замена

Стиральная машина Атлант не нагревает воду, цикл зависает или бельё выходит холодным? В большинстве случаев причина — неисправный ТЭН. Атлант — белорусский бренд с собственной компонентной базой, поэтому подбор запчасти имеет свои особенности. Разобрали всё: таблица ТЭНов по моделям, диагностика, порядок замены.

1. Особенности стиральных машин Атлант

Атлант (ATLANT) — белорусский производитель бытовой техники, один из немногих постсоветских брендов, сохранивших собственное производство. Стиральные машины Атлант популярны в России и Беларуси, выпускаются с 1998 года.

Как читать код модели Атлант

Код модели Атлант расшифровывается так: СМА 60У168-00

• СМА — стиральная машина автоматическая
• 60 — загрузка в кг (45, 50, 60, 70)
• У — узкая (глубина ~40–44 см); без буквы — стандартная (~52–56 см)
• 168 — порядковый номер модели в серии
• 00 — модификация (цвет, комплектация)

2. Признаки неисправного ТЭНа в машине Атлант

3. Как проверить ТЭН мультиметром

Прежде чем заказывать деталь, убедитесь что проблема именно в ТЭНе, а не в термодатчике или модуле управления. Нужен обычный мультиметр.

Проверка целостности спирали

1. Отключите машину от сети. Выдерните вилку из розетки — не просто нажмите кнопку выключения.

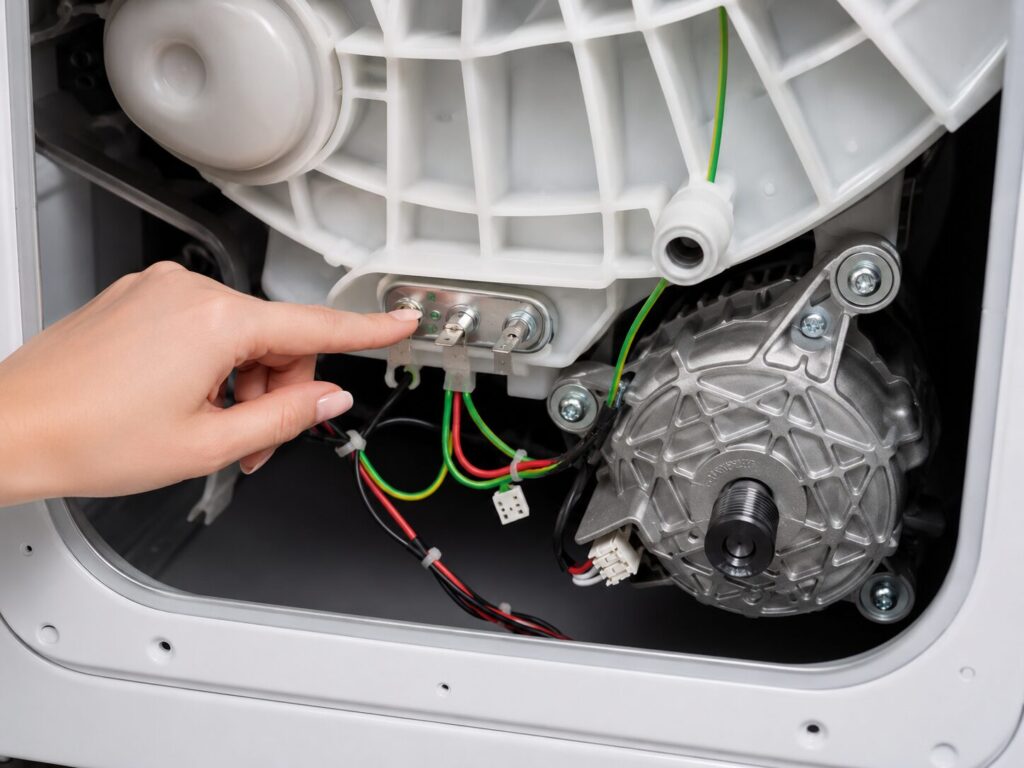

2. Снимите заднюю стенку (6–8 крестовых винтов). ТЭН — U-образная трубка в нижней части бака с двумя клеммами и центральной гайкой.
3. Сфотографируйте провода на клеммах перед снятием, затем снимите их.
4. Мультиметр в режим Ω, диапазон 200 Ом или авто. Щупы — на два контакта клемм ТЭНа.

Проверка пробоя изоляции на корпус

Мультиметр на максимальное сопротивление (20 МОм). Один щуп — на клемму ТЭНа, второй — на металлическую трубку корпуса. Показание «OL/∞» — норма. Любое конечное значение — пробой, ТЭН меняется немедленно.

Если ТЭН исправен — проверьте термодатчик

NTC-термистор у Атлант вставляется рядом с ТЭНом. При комнатной температуре (+20°C) его сопротивление — около 10–25 кОм в зависимости от модели. Значительное отклонение или «OL» — датчик неисправен, требует замены.

4. Таблица ТЭНов для стиральных машин Атлант

Найдите полный код модели на наклейке внутри люка или на задней стенке машины. Коды даны для наиболее распространённых на российском рынке моделей Атлант.

5. Как правильно выбрать ТЭН для замены

• ⚡
  Мощность (Вт). Для Атлант 45–60 серии — 1850 Вт, для 70 серии — 2000 Вт. Не заменяйте на ТЭН другой мощности — это нарушит температурный режим и может повредить модуль управления.
• 📐
  Диаметр фланца — 64 мм. Стандарт для всех машин Атлант. При покупке совместимого аналога уточните диаметр фланца и длину «рожков» ТЭНа.
• 🌡️
  С NTC-датчиком или без. В большинстве моделей Атлант датчик температуры интегрирован в фланец ТЭНа или вставляется отдельно рядом. Уточните при заказе — нужен ли датчик в комплекте.
• 📏
  Длина «рожков». У Атлант 45–50 серии и 60–70 серии длина трубок немного отличается. Перед заказом лучше извлечь старый ТЭН и измерить длину «рожков» штангенциркулем — или сверить с артикулом из таблицы.

Артикулы ТЭНов Атлант — расшифровка

6. Особенности доступа к ТЭНу в стиральных машинах Атлант

Атлант — один из немногих брендов, у которых тип доступа к ТЭНу менялся в разных поколениях машин. Определить тип доступа нужно до начала работы.

Задний доступ (машины с 2008 года)

Большинство современных моделей Атлант — задний доступ. Снимите заднюю крышку (6–8 крестовых винтов). ТЭН в нижней части бака хорошо виден, клеммы доступны, гайка открыта для торцевого ключа. Работа занимает 30–40 минут.

Передний доступ (ранние модели до ~2009)

Машины раннего выпуска имели передний доступ к ТЭНу. Для замены нужно снять: порошкоприёмник, переднюю декоративную панель, отсоединить замок люка и манжету. Это сложнее и дольше — 1,5–2 часа. При отсутствии опыта рекомендуем обратиться к мастеру.

Как определить тип доступа быстро

Снимите заднюю крышку. Посмотрите на нижнюю часть бака изнутри. Если видите U-образную трубку ТЭНа с двумя клеммами и центральной гайкой — задний доступ, можно работать. Если ТЭНа не видно — он расположен спереди, нужна разборка фронтальной части.

7. Пошаговая замена ТЭНа в стиральной машине Атлант

1. Подготовка и обесточивание.
   Выдерните вилку из розетки. Перекройте кран холодной воды. Отсоедините заливной шланг от крана. Приготовьте лоток и тряпки — при снятии ТЭНа вытечет вода из нижней части бака.
2. Снимите заднюю крышку.
   Открутите крестовые винты по периметру задней панели — их 6–8 штук. Сдвиньте панель назад и снимите.
3. Слейте остатки воды.
   Откройте сливной фильтр (за откидной панелью спереди снизу) и слейте остатки. Подставьте небольшой лоток непосредственно под фланец ТЭНа.
4. Осмотрите ТЭН и сфотографируйте провода.
   В нижней части бака — U-образная трубка. На клеммах: два толстых провода (питание) и один-два тонких (датчик температуры). Сфотографируйте всё до снятия.
5. Снимите провода с клемм.
   Тяните за пластиковый разъём вдоль клеммы — не за провод. При необходимости покачайте. Провод датчика снимайте особенно аккуратно — тонкий разъём хрупкий.
6. Открутите центральную гайку (10 мм).
   Торцевым ключом открутите до ослабления. Не снимайте полностью — нажмите на болт внутрь: это разожмёт резиновый уплотнитель фланца и освободит ТЭН.
7. Извлеките старый ТЭН.
   Покачайте фланец и потяните на себя. Прикипел — нанесите несколько капель WD-40 по периметру фланца, подождите 5–7 минут и повторите. Не тяните с большим усилием — можно повредить резиновый бак.
8. Осмотрите старый ТЭН и посадочное место.
   Оцените толщину накипи на ТЭНе — это подсказка о состоянии воды и необходимости антинакипной профилактики. Протрите отверстие в баке. Проверьте резиновый уплотнитель — деформирован или с трещинами, замените (обычно идёт в комплекте).
9. Установите новый ТЭН.
   Наденьте уплотнитель на фланец. Вставьте ТЭН в бак клеммами вверх, трубками вниз. Убедитесь, что фланец сел ровно без перекоса.
10. Затяните центральную гайку.
    Плотно, равномерно, без перетяжки. Ориентир: фланец перестал качаться. Перетяжка деформирует уплотнитель — будет течь.
11. Подключите провода.
    По фотографии — каждый разъём на свою клемму до упора. Тонкий провод датчика — обязательно.
12. Сборка и тестовая стирка.
    Верните заднюю крышку, закрутите все винты. Подключите шланги, откройте кран. Запустите цикл при 40°C без белья. Проверьте герметичность фланца и нагрев воды.

8. Что делать после замены

• 🔍
  Проверьте герметичность. Через 10 минут после наполнения водой осмотрите фланец сзади — должно быть абсолютно сухо. Любая капля — слейте воду и подтяните гайку на четверть оборота.
• 🌡️
  Убедитесь в нагреве. Через 20 минут стирки при 60°C в паузе потрогайте воду через люк. Горячая — ТЭН работает нормально.
• 💡
  Индикаторы. Мигание программы на этапе нагрева должно прекратиться. Если не прекратилось — проверьте подключение проводов и исправность термодатчика.
• 🔌
  УЗО и автомат. Запустите полный цикл и убедитесь, что защита больше не срабатывает. Если срабатывает — возможен пробой нового ТЭНа (производственный брак) или проблема в другом узле.

9. Как продлить жизнь ТЭНу машины Атлант

Антинакипная профилактика — главное

Накипь — причина 80% выходов ТЭНа из строя. Раз в 2–3 месяца запускайте цикл с лимонной кислотой (100–150 г) при 60°C без белья. При жёсткой воде — раз в 1,5 месяца. Это самая эффективная и дешёвая профилактика.

Добавляйте смягчитель воды

При жёсткости воды выше 3–4 мг-экв/л добавляйте в каждую стирку средство для смягчения воды. Это снижает интенсивность образования накипи в 2–3 раза.

Не злоупотребляйте стиркой при 90°C

Стирка при 90°C резко ускоряет отложение накипи. Большинство загрязнений отстирываются при 40–60°C. Оставьте 90°C для периодической санитарной обработки — не чаще раза в 2–3 недели.

Соблюдайте норму загрузки

Перегруз барабана — ТЭН работает дольше и интенсивнее. Соблюдайте максимальную загрузку, указанную в паспорте.

10. Когда лучше обратиться в сервис

Замена ТЭНа при заднем доступе — несложная операция для домашнего мастера. Обратитесь к мастеру, если:

• Передний доступ к ТЭНу — снятие фронтальной панели требует опыта.
• После замены срабатывает УЗО — нужна диагностика всей изоляции машины.
• Ошибка нагрева не ушла после замены ТЭНа — неисправен термодатчик или модуль управления.
• ТЭН прикип намертво — без специального инструмента легко повредить резиновый бак.
• Обнаружена течь или посторонний шум — нужна комплексная диагностика.
• Нет уверенности в своих силах — неправильно затянутый фланец или перепутанные провода обойдутся дороже стоимости ТЭНа.

Итого: коротко о главном

1. Найдите код модели на наклейке внутри люка: СМА 60С108, СМА 50У107 и т.д.
2. Проверьте ТЭН мультиметром — 20–55 Ом норма, OL — обрыв, нужна замена.
3. Подберите ТЭН по таблице — три основных артикула: 730001400099 (1850 Вт, 50 серия), 730001400134 (1850 Вт, 60 серия), 730001400175 (2000 Вт, 70 серия).
4. Определите тип доступа — задний (большинство с 2008 г.) или передний (старые модели).
5. Замените ТЭН по пошаговой инструкции выше.
6. Тестовая стирка без белья — проверьте герметичность и нагрев.
7. Антинакипная профилактика раз в 2–3 месяца — главный способ продлить жизнь новому ТЭНу.
