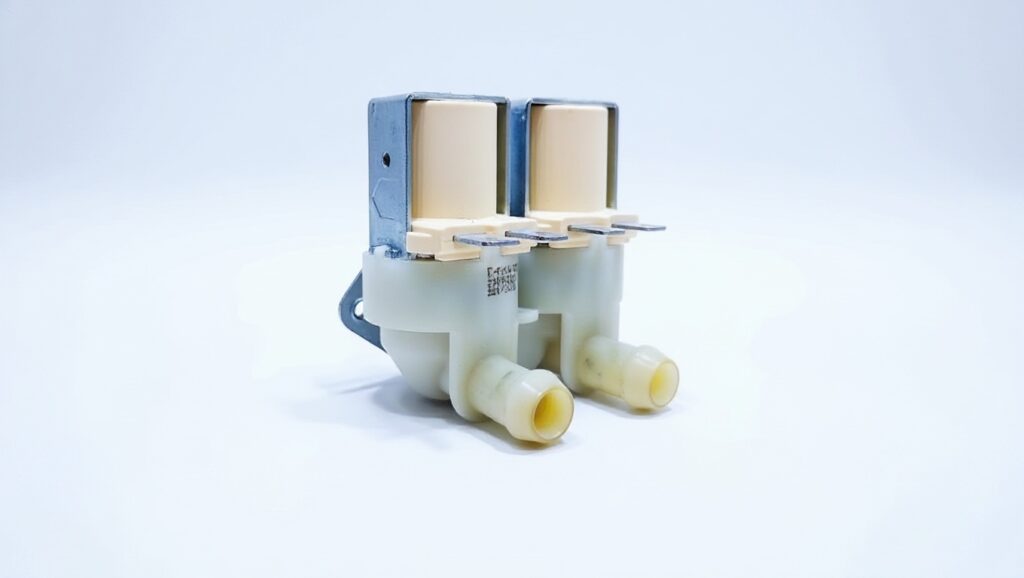

КЭН — клапан электромагнитный набора воды, знакомый большинству по расшифровке «заливной клапан». Именно он пропускает воду из водопровода в лоток для порошка или напрямую в бак стиральной машины, открываясь и закрываясь по команде платы управления. Клапаны отличаются количеством секций, напряжением катушки и типом подключения — разбираем, как выбрать подходящий на замену.
- Что такое клапан КЭН и как он работает
- Признаки того, что клапан пора менять
- Какие бывают типы заливных клапанов
- Ключевые параметры для подбора
- Пошаговая инструкция по подбору клапана
- Особенности клапанов у разных марок
- Частые ошибки при выборе клапана
- Установка нового клапана — на что обратить внимание
Что такое клапан КЭН и как он работает
Заливной клапан устанавливается на задней стенке стиральной машины в месте подключения шланга подачи воды. Внутри корпуса находится электромагнитная катушка (или несколько катушек — по числу секций) и мембрана или золотник, перекрывающий проход воды. Когда плата управления подаёт напряжение на катушку, магнитное поле втягивает сердечник, мембрана поднимается, и вода начинает поступать через клапан в лоток для порошка, а затем — в бак.
При отсутствии напряжения клапан всегда закрыт — это важный элемент безопасности, предотвращающий постоянный проток воды при выключенной машине.
Признаки того, что клапан пора менять
Машина не набирает воду совсем
При этом кран подачи воды открыт и давление в системе есть
Если давление воды в норме, а машина не начинает набор — вероятная причина в обрыве катушки клапана или заклинившей мембране, которая не открывается даже при подаче напряжения.
Вода набирается слишком медленно
Цикл стирки растягивается из-за долгого набора воды
Частичный засор сетчатого фильтра на входе клапана или изношенная мембрана, которая не поднимается полностью, снижают пропускную способность клапана.
Клапан не закрывается — вода продолжает течь
Вода поступает в машину даже в выключенном состоянии
Изношенная мембрана или попавший под неё мусор не дают клапану полностью перекрыть проход воды — это может привести к перелива бака или лотка для порошка.
Ошибка набора воды на дисплее
Плата фиксирует, что уровень воды не достигнут за отведённое время
Многие модели выводят отдельный код ошибки, если датчик уровня воды не фиксирует нужное значение за контрольное время работы клапана.
Какие бывают типы заливных клапанов
Ключевые параметры для подбора
- 🔢Количество секций (катушек). Одна, две или три — определяет, сколько независимых каналов подачи воды поддерживает клапан.
- ⚡Напряжение катушки. Стандарт для бытовых машин — 220–240В переменного тока, важно совпадение для корректной работы без перегрузки платы.
- 🌐Резьба подключения к водопроводу. Стандартная резьба — 3/4 дюйма, но встречаются и другие варианты, особенно в старых моделях.
- 📏Диаметр и количество выходных патрубков. Должны совпадать с посадочными местами лотка для порошка или бака.
- 🔩Тип крепления к корпусу. На винтах или на защёлках — определяет, встанет ли клапан на штатное место без доработки.
- 🏷️Оригинальный артикул. Самый надёжный способ подбора — код детали на корпусе старого клапана или в сервисной документации на модель.
Пошаговая инструкция по подбору клапана
- 1️⃣Перепишите точную модель машины с шильдика на задней стенке — весь буквенно-цифровой код.
- 2️⃣Отключите машину от воды и электросети, снимите старый клапан с посадочного места.
- 3️⃣Посчитайте количество секций — сколько отдельных катушек и выходных патрубков у клапана.
- 4️⃣Прочитайте маркировку напряжения на корпусе клапана — обычно нанесена прямо рядом с разъёмом питания.
- 5️⃣Найдите клапан по модели машины в каталоге запчастей или сверьте с оригинальным артикулом на старой детали.
- 6️⃣При сомнениях уточните у специалиста — несовпадение числа секций или напряжения катушки приведёт к некорректной работе программ стирки.
Особенности клапанов у разных марок
| Бренд | Особенность клапана |
|---|---|
| Bosch / Siemens | Часто используется двойной клапан для раздельной подачи в основной отсек и отсек кондиционера |
| Indesit / Ariston | Распространён одинарный и двойной клапан с креплением на винтах к задней стенке |
| Samsung / LG | Встречаются модели с тройным клапаном при расширенном наборе функций (пар, дополнительное полоскание) |
| Electrolux / Zanussi / AEG | Единая платформа деталей внутри группы, клапаны часто взаимозаменяемы между этими марками |
| Candy / Hoover | Чаще всего одинарный или двойной клапан простой конструкции |
Частые ошибки при выборе клапана
Установка нового клапана — на что обратить внимание
- 🚰Перекройте воду и обесточьте машину перед началом работ — это обязательное условие безопасности при замене заливного клапана.
- 🧹Проверьте сетчатый фильтр на входе клапана — часто именно его засор имитирует неисправность самого клапана.
- 🔧Плотно затяните резьбовое соединение шланга — не перетягивая, чтобы не повредить уплотнительное кольцо.
- ✅Проверьте герметичность и работу на тестовом наборе воды перед полноценным запуском стирки.
Если после замены клапана проблема с набором воды сохраняется — возможно, дело не в самом клапане, а в датчике уровня воды, засоре шланга или плате управления. В этом случае стоит провести полную диагностику у специалиста.
