Тахогенератор — небольшой, но важный узел двигателя стиральной машины, который отвечает за точность поддержания оборотов барабана. Если машина начала вращать барабан рывками, не набирает нужную скорость на отжиме или выдаёт ошибку оборотов двигателя — стоит проверить именно тахогенератор. Разбираем, как сделать это самостоятельно с помощью мультиметра.
Что такое тахогенератор и как он работает
Тахогенератор устанавливается прямо на валу электродвигателя привода барабана и представляет собой небольшую катушку с постоянным магнитом (или отдельный магнитный диск на роторе с датчиком Холла в статоре, в зависимости от конструкции). При вращении вала в катушке наводится переменное напряжение, частота и амплитуда которого прямо пропорциональны скорости вращения. Плата управления считывает этот сигнал и на его основе точно регулирует подаваемую на двигатель мощность, поддерживая нужные обороты на каждом этапе программы — от медленного покачивания барабана при стирке до высокоскоростного отжима.
Без корректного сигнала тахогенератора плата не может достоверно определить, с какой скоростью в данный момент вращается барабан, и либо занижает обороты из соображений безопасности, либо выдаёт ошибку и останавливает программу.
Когда нужно проверять тахогенератор
Барабан вращается рывками или нестабильно
Скорость вращения то ускоряется, то резко замедляется
Плата получает искажённый или прерывистый сигнал от тахогенератора и пытается компенсировать это постоянной коррекцией мощности двигателя, из-за чего вращение получается неровным.
Машина не набирает нужную скорость на отжиме
Отжим идёт на явно заниженных оборотах или не начинается вовсе
Без достоверного сигнала о текущей скорости плата управления из соображений безопасности не разгоняет двигатель до высоких оборотов отжима.
Ошибка оборотов двигателя на дисплее
Плата фиксирует несоответствие ожидаемого и фактического сигнала
Многие модели выводят отдельный код ошибки при полном отсутствии сигнала тахогенератора или явном несоответствии его значений заданному режиму работы двигателя.
Что понадобится для проверки
- 🔌Мультиметр (тестер). Нужен режим измерения сопротивления (Ω) и режим измерения переменного напряжения (V~).
- 🪛Отвёртка. Для снятия задней стенки корпуса машины и доступа к двигателю.
- ✋Свободный доступ к шкиву или валу двигателя. Понадобится для ручного проворачивания при проверке сигнала.
Как найти тахогенератор на двигателе

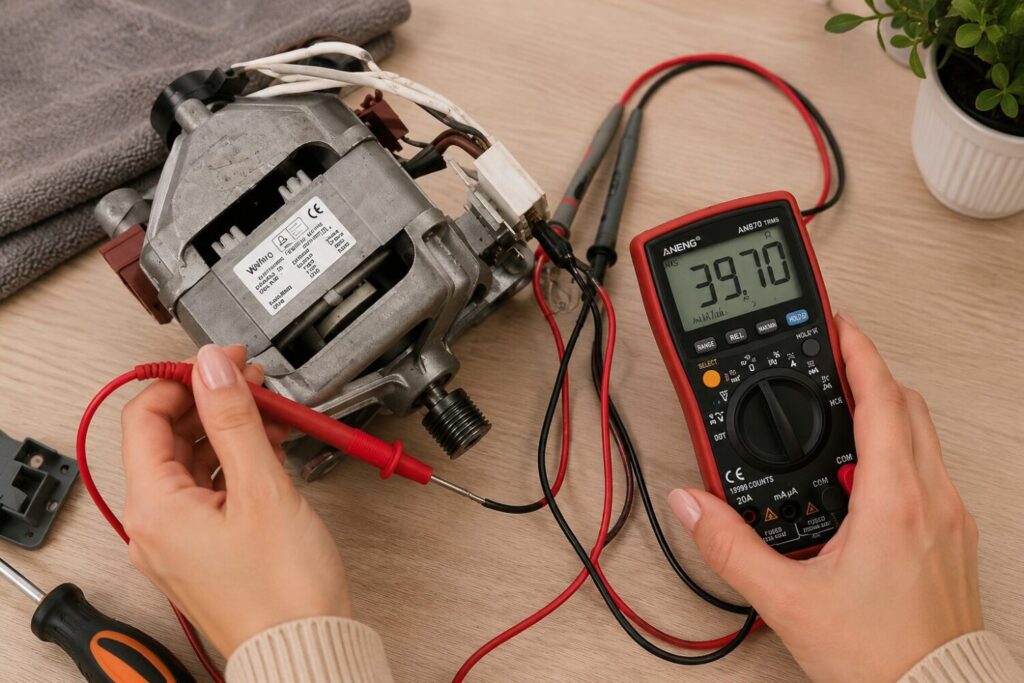

Снимите заднюю стенку корпуса стиральной машины, открутив винты по периметру. Двигатель привода барабана обычно расположен в нижней части машины и соединён со шкивом барабана ремнём. На торце двигателя, обычно со стороны, противоположной шкиву, находится небольшой узел тахогенератора с отдельным разъёмом на двух тонких проводах.
Проверка обмотки в состоянии покоя
- 1️⃣Отсоедините разъём тахогенератора от жгута проводов, ведущего к плате управления.
- 2️⃣Переключите мультиметр в режим сопротивления (Ω) и приложите щупы к двум контактам разъёма тахогенератора.
- 3️⃣Запишите значение сопротивления — оно должно быть конечным, обычно в пределах от нескольких десятков до пары сотен Ом в зависимости от конструкции.
- 4️⃣Слегка пошевелите провода у самого разъёма и у выхода из корпуса двигателя — нестабильные скачки показаний говорят о внутреннем обрыве или повреждении изоляции провода.
Проверка сигнала при вращении вала
Проверка в состоянии покоя показывает только целостность обмотки, но не подтверждает, что тахогенератор действительно вырабатывает сигнал при вращении. Для этого понадобится дополнительная проверка.
- 1️⃣Переключите мультиметр в режим измерения переменного напряжения (V~) на пределе низких значений (обычно до 2В).
- 2️⃣Приложите щупы к тем же контактам разъёма тахогенератора.
- 3️⃣Вручную прокрутите шкив или вал двигателя с умеренной скоростью, наблюдая за показаниями мультиметра.
- 4️⃣Убедитесь, что напряжение появляется и растёт при увеличении скорости вращения вала — это подтверждает, что генератор вырабатывает сигнал.
Как трактовать результат проверки
| Результат проверки | Что это значит | Вывод |
|---|---|---|
| Конечное стабильное сопротивление, напряжение растёт при вращении | Тахогенератор исправен | Норма |
| Бесконечное сопротивление (обрыв) в состоянии покоя | Обрыв обмотки тахогенератора | Замена |
| Сопротивление скачет при покачивании проводов | Повреждение провода или разъёма | Ремонт проводки / замена |
| Сопротивление в норме, но при вращении вала нет напряжения | Разрушена внутренняя катушка или магнит генератора | Замена |
| Напряжение появляется, но не растёт пропорционально оборотам | Частичное повреждение обмотки или магнитной системы | Замена |
Что делать по итогам проверки
- 🔁При обрыве обмотки или отсутствии сигнала — тахогенератор подлежит замене. В зависимости от конструкции двигателя это может быть отдельный съёмный узел либо часть мотора, требующая замены в сборе.
- 🔌При повреждении только провода или разъёма — иногда достаточно восстановить целостность проводки, не заменяя сам генератор.
- 🧰Заодно проверьте щётки двигателя (если мотор коллекторный) — часто именно они выходят из строя вместе с проблемами тахогенератора, так как эти узлы испытывают схожую механическую нагрузку.
- ✅После замены — проверьте работу двигателя на всех этапах программы, включая плавный набор оборотов на отжиме.
Если после проверки тахогенератора нестабильность оборотов сохраняется — возможно, дело не в самом датчике, а в плате управления, симисторе двигателя или щётках коллектора. В этом случае лучше провести полную диагностику у специалиста.
