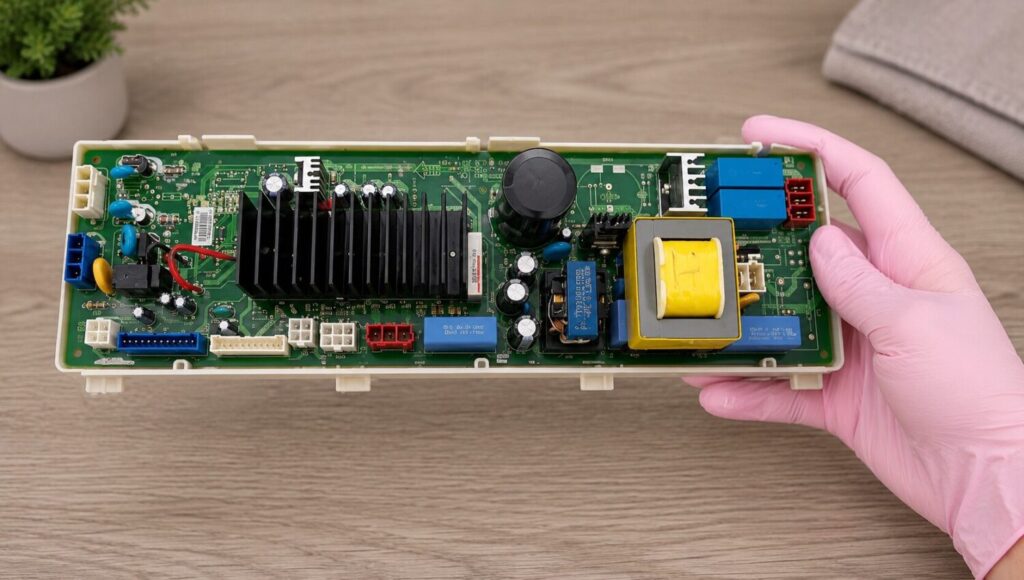

Как понять, что неисправен модуль управления стиральной машины

Машина подключена к розетке, розетка рабочая — но при нажатии кнопки питания абсолютно никакой реакции. Ни вспышки индикаторов, ни щелчка, ни гула. Полная тишина.

Прежде чем подозревать модуль, обязательно исключите более простые причины:

• Розетка без питания — проверьте другим прибором.
• Сетевой фильтр или удлинитель — напрямую в розетку.
• Перегорел предохранитель в сетевом фильтре машины — часть машин имеет встроенный предохранитель у места входа кабеля. Можно проверить мультиметром на прозвонку.
• Повреждён сетевой кабель — переломился у основания или у вилки.

Если всё вышеперечисленное исправно, а машина всё равно не подаёт признаков жизни — с высокой вероятностью неисправен модуль управления (силовая часть или цепь питания платы).

Выбрали программу, нажали старт — машина начала работать: набрала воду, может даже начала стирать. И вдруг замерла. Таймер (если есть) стоит, индикаторы горят, но машина ничего не делает. Кнопки не реагируют или реагируют с задержкой.

Это «зависание» — один из классических признаков сбоя прошивки или деградации оперативной памяти микроконтроллера платы.

Что попробовать:

• Полный сброс питания — выдерните вилку из розетки на 10–15 минут (не просто нажмите кнопку выключения). Конденсаторы разряжаются, оперативная память сбрасывается. Если после включения машина работает — был программный сбой.
• Если зависание повторяется в одной и той же точке программы (например, всегда на нагреве) — проблема может быть не в модуле, а в конкретном исполнителе (ТЭН, датчик температуры). Модуль ждёт сигнала, который не приходит, и «висит».
• Если зависает в случайных местах — скорее всего деградирует сама плата.

Нажали одну кнопку — сработала другая. Программа сама переключилась без вашего участия. Все индикаторы одновременно мигают. Машина то включается, то выключается. Дисплей показывает нечитаемые символы.

Это один из наиболее специфических признаков именно неисправности модуля управления — в частности, сбой микроконтроллера или повреждение его прошивки.

Прежде чем делать выводы:

• Проверьте, не залипла ли одна из кнопок панели управления — механически застрявшая кнопка может имитировать «хаотичное поведение».
• Протрите панель управления сухой тряпкой — влага на сенсорной панели вызывает ложные срабатывания.
• Если после сброса питания поведение нормализовалось — был разовый программный сбой. При повторении — неисправна плата.

Программа «хлопок 60°» работает, а «деликатная» — нет. Кнопка «температура» реагирует, а «скорость отжима» — нет. Таймер отображается, но кнопка установки времени мёртвая.

Здесь важно разграничить:

• Не работает кнопка физически — износ или поломка самой кнопки или тактового переключателя под ней. Это панель управления, не модуль. Стоимость ремонта — замена одной кнопки или плёночной клавиатуры.
• Кнопка нажимается, но программа не запускается — сбой программного обеспечения или повреждение соответствующей цепи на плате управления.

Проверить разницу: нажмите кнопку и послушайте — если слышен тактильный щелчок или «клик» — кнопка физически работает, проблема выше. Если нет щелчка — механически сломана кнопка.

Машина показывает код ошибки, которого нет в сервисной документации. Или показывает несколько кодов одновременно. Или код появляется и исчезает без каких-либо действий с вашей стороны.

Нормальные коды ошибок — это сигналы от конкретных датчиков и исполнительных устройств. Несуществующие коды возникают когда микроконтроллер сам работает некорректно и генерирует случайные данные.

Также к этому признаку относится ситуация когда код ошибки появляется, но при проверке соответствующего узла он исправен — значит неверный сигнал даёт сам модуль, а не датчик.

Коды, которые чаще всего ложно указывают на модуль (а не на реальную неисправность): несколько разных кодов подряд без видимой причины; ошибка пропадает после перезагрузки, но возвращается; ошибка не соответствует реальному состоянию узла.

Машина не греет воду — но ТЭН проверен мультиметром и исправен. Не отжимает — но мотор работает на других режимах. Не сливает — но насос исправен и фильтр чистый.

Это один из сложнейших для самодиагностики случаев: исполнительное устройство работает, но модуль не отправляет на него команду. Причины:

• Повреждено реле на плате, управляющее этим устройством — реле «прилипло» в разомкнутом положении.
• Повреждён транзистор (MOSFET или IGBT) в силовой цепи этого устройства.
• Неисправен датчик, от которого модуль ожидает сигнала (термодатчик, датчик уровня воды) — модуль «ждёт» и не переходит к следующему этапу.

Как разграничить: при неисправности реле или транзистора — не работает всегда, стабильно. При неисправном датчике — зависит от условий (температуры, уровня воды).

Нажали «выключить» — машина продолжает работать. Или программа давно закончилась, люк разблокировался, а насос всё ещё гудит. Или машина сама запустилась без нажатия каких-либо кнопок.

Это один из самых характерных признаков именно неисправности модуля — конкретно пробоя исполнительного элемента (реле или транзистора) в замкнутом положении. Элемент «залип» — ток идёт постоянно, независимо от команды контроллера.

Это опасная ситуация:

• Насос работает без воды — перегрев и сгоревшая крыльчатка.
• ТЭН включён без воды в баке — немедленный перегрев и перегорание.
• Замок люка не размыкается — невозможно открыть машину.

При появлении этого симптома немедленно отключите машину от розетки и не используйте до замены модуля.
