Крестовина — деталь, о которой большинство владельцев стиральных машин даже не подозревает, пока барабан не начинает громыхать и провисать. Именно крестовина соединяет заднюю стенку барабана с валом привода и передаёт на него всю нагрузку при вращении и отжиме. Материал не вечен: со временем в металле или пластике появляются усталостные трещины. Разбираем, как правильно подобрать крестовину на замену.
- Что такое крестовина и зачем она нужна
- Признаки того, что крестовину пора менять
- Какие бывают типы крестовин
- Ключевые параметры для подбора
- Пошаговая инструкция по подбору крестовины
- Особенности крестовин у разных марок
- Частые ошибки при выборе и замене
- Установка новой крестовины — на что обратить внимание
Что такое крестовина и зачем она нужна

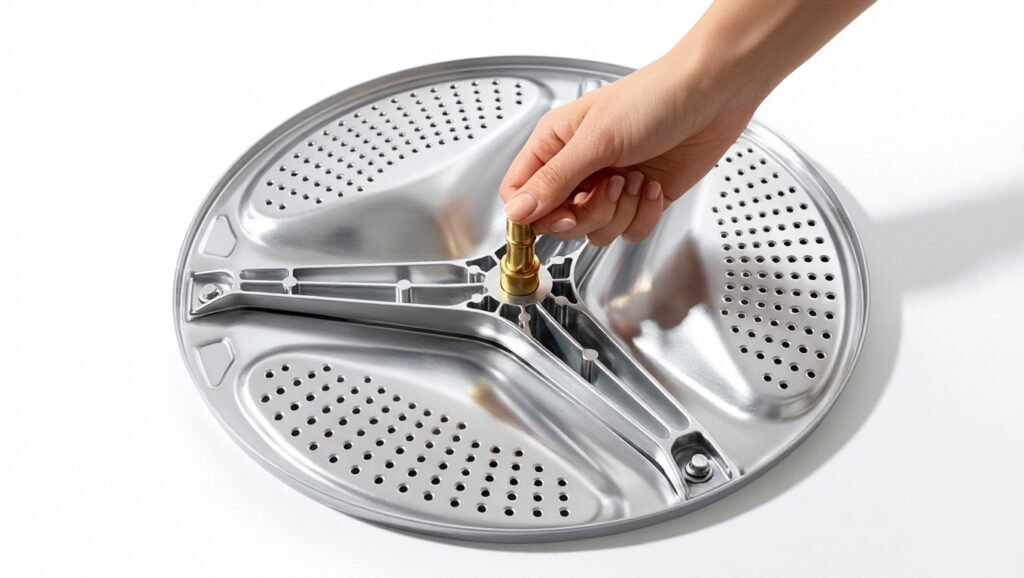

Крестовина (в англоязычных мануалах — spider arm) устанавливается на заднюю, реже переднюю стенку барабана и имеет центральную ступицу с валом (или посадочным местом под вал), от которой расходятся два-три «луча», крепящихся к телу барабана заклёпками, болтами или методом горячей штамповки при сборке. Через эту деталь крутящий момент от шкива и ремня передаётся на весь барабан, а также воспринимается вся динамическая нагрузка при отжиме на высоких оборотах.
Изготавливается крестовина чаще всего из алюминиевого сплава — материала, устойчивого к воде и коррозии, но со временем подверженного усталостному растрескиванию из-за постоянных вибрационных нагрузок. Реже встречаются композитные и полностью пластиковые варианты.
Признаки того, что крестовину пора менять
Металлический стук или скрежет при вращении барабана
Особенно заметно на отжиме и при загрузке белья
Треснувшая крестовина создаёт характерный глухой стук или лязг металла о металл — барабан начинает люфтить относительно вала при каждом обороте.
Барабан провис и задевает бак или манжету
Видно при открытии люка — барабан «упал» вниз или вбок
При полном разрушении крестовины барабан перестаёт держаться на валу ровно и провисает, задевая манжету люка или стенки бака при вращении — это уже критическая стадия износа.
Увеличенный люфт при покачивании барабана рукой
Через открытый люк заметно избыточное движение барабана
В отличие от люфта, вызванного износом подшипников (обычно равномерный люфт по всей окружности), крестовина чаще даёт люфт именно в области крепления к валу — барабан «гуляет» неравномерно.
Видимая трещина в месте посадки вала
Обнаруживается при разборке бака и осмотре крестовины
Трещина чаще всего начинается именно в зоне ступицы, где сосредоточена основная нагрузка от вала, и постепенно расходится к лучам крестовины.
Какие бывают типы крестовин
Ключевые параметры для подбора
- 📏Диаметр вала. Должен точно совпадать с посадочным отверстием подшипника и шкива — обычно указывается в мм в паспорте детали.
- 🔗Профиль и количество шлицев вала. Определяет способ передачи крутящего момента от шкива, должен совпадать с оригиналом до миллиметра.
- 📐Диаметр окружности крепёжных отверстий. Отверстия для крепления к барабану (заклёпки или болты) должны совпадать по расположению с посадочными местами на барабане.
- 🔢Количество лучей крестовины. Два или три — определяется диаметром и объёмом конкретного барабана.
- 🧱Тип крепления к барабану. Съёмная на болтах/заклёпках или несъёмная заводская сборка — от этого зависит сама возможность замены отдельно от барабана.
- 🏷️Оригинальный артикул. Самый надёжный способ подбора — код детали в сервисной документации на модель или маркировка на старой крестовине.
Пошаговая инструкция по подбору крестовины
- 1️⃣Перепишите точную модель машины с шильдика на задней стенке — весь буквенно-цифровой код.
- 2️⃣Разберите бак и извлеките барабан, осмотрите крестовину на трещины и оцените степень износа.
- 3️⃣Определите тип крепления к барабану — заклёпки, болты или несъёмная заводская фиксация.
- 4️⃣Замерьте диаметр вала и профиль шлицев, а также диаметр окружности крепёжных отверстий крестовины.
- 5️⃣Найдите крестовину по модели машины в каталоге запчастей или сверьте с оригинальным артикулом на старой детали.
- 6️⃣При сомнениях уточните у специалиста — ошибка в диаметре вала или шлицах приведёт к тому, что шкив не сядет на вал или барабан будет вращаться с перекосом.
Особенности крестовин у разных марок
| Бренд | Особенность крестовины |
|---|---|
| Bosch / Siemens | Часто несъёмная заводская сборка барабана — замена крестовины отдельно затруднена |
| Indesit / Ariston | Распространена съёмная крестовина на болтах, что упрощает замену без покупки нового барабана |
| Samsung / LG | Встречаются как съёмные, так и несъёмные варианты — зависит от конкретной линейки и объёма барабана |
| Electrolux / Zanussi / AEG | Часто крестовина запрессована и заклёпана на заводе, замена барабана в сборе — более частый сценарий |
| Candy / Hoover | Встречаются модели со съёмной крестовиной на резьбовом соединении вала |
Частые ошибки при выборе и замене
Установка новой крестовины — на что обратить внимание
- 🔧Затягивайте крепёж равномерно по кругу, постепенно, а не полностью с одного болта — это предотвращает перекос крестовины относительно барабана.
- 🧱При работе с несъёмной крестовиной и необходимости высверливания заклёпок используйте новые заклёпки того же диаметра либо болтовое соединение, рассчитанное на аналогичную нагрузку.
- 🛠️Заодно проверьте подшипники и сальник на этом же валу — при разборке бака это оптимальный момент для полной ревизии узла.
- ✅Проверьте отсутствие люфта и биения барабана вручную после сборки, прежде чем собирать корпус машины полностью.
Замена крестовины требует полной разборки бака и обращения с тяжёлым барабаном — при отсутствии уверенности в собственных силах или инструменте разумнее доверить эту операцию специалистам, особенно если крестовина является несъёмной частью барабана.
