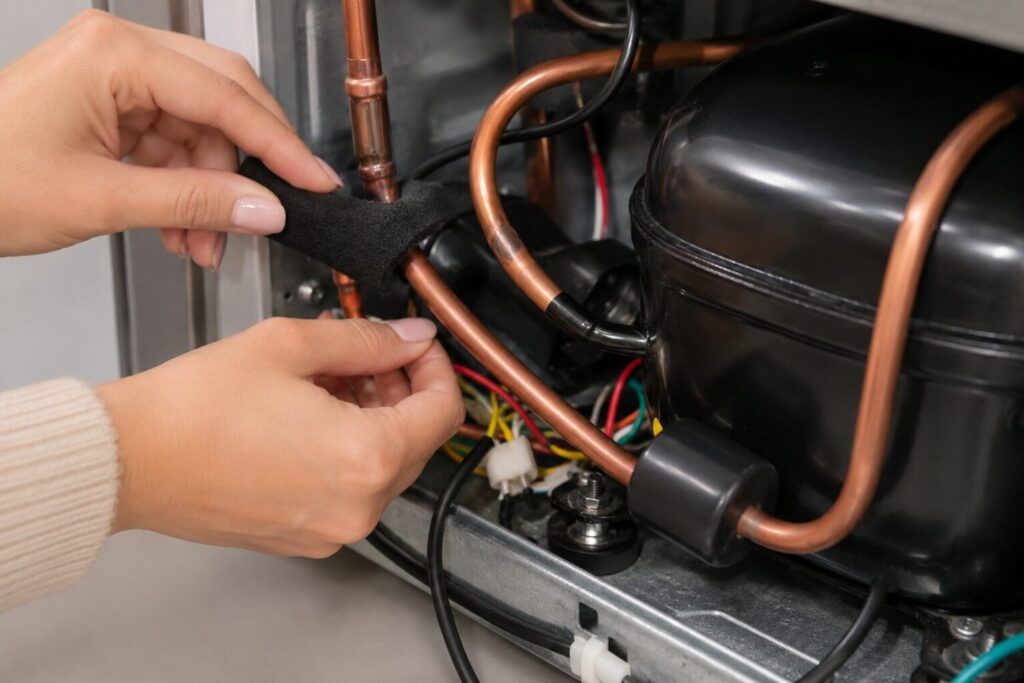

Как заменить пусковое реле холодильника: пошаговая инструкция

Холодильник не включается, компрессор пытается запуститься но сразу отключается, или из компрессора слышны щелчки каждые несколько минут? Скорее всего, виновато пусковое реле — небольшая и недорогая деталь, без которой компрессор не может нормально запуститься. Хорошая новость: замена пускового реле — одна из самых простых операций самостоятельного ремонта холодильника. Не требует разборки корпуса, специальных инструментов и занимает всего 10–15 минут. В этой статье — всё что нужно знать о пусковом реле и пошаговая инструкция по его замене.

Адрес нашего магазина запчастей и сервисного центра: г. Курск, ул. Радищева, 52. Телефон: +7 (950) 877-19-99.

Что такое пусковое реле и зачем оно нужно

Пусковое реле (пускозащитное реле) — это электрический прибор, который обеспечивает запуск электродвигателя компрессора холодильника. Без него компрессор не может самостоятельно тронуться с места.

Зачем нужно пусковое реле

Электродвигатель компрессора холодильника — это однофазный асинхронный двигатель. Для запуска такому двигателю нужен кратковременный импульс тока в пусковую обмотку — значительно больший, чем рабочий ток. Пусковое реле обеспечивает этот импульс: на долю секунды подключает пусковую обмотку при старте двигателя, а когда двигатель разогнался — отключает её. В рабочем режиме используется только рабочая обмотка.

Если пусковое реле неисправно и не подключает пусковую обмотку — двигатель компрессора не может преодолеть момент инерции и тронуться. Компрессор гудит секунду-две и отключается защитой от перегрева. Через несколько минут (когда тепловая защита остывает) — пытается снова. И снова не может запуститься. Этот цикл повторяется бесконечно.

Пусковое реле и тепловая защита

На большинстве компрессоров холодильников пусковое реле и тепловая защита объединены в один корпус — пускозащитное реле (ПЗР). Тепловая защита — это биметаллический предохранитель, который отключает компрессор при перегреве обмоток. Он может срабатывать как при неисправности реле, так и при перегреве компрессора по другим причинам.

Типы пусковых реле холодильников

Существует два основных принципа работы пусковых реле:

Токовое (амперное) реле

Принцип работы: при запуске двигатель потребляет большой пусковой ток. Этот ток проходит через катушку реле и создаёт магнитное поле, которое притягивает якорь и замыкает контакты пусковой обмотки. Когда двигатель разогнался и ток снизился до рабочего — магнитное поле ослабевает, якорь опускается, пусковая цепь размыкается.

Узнать по: металлический или пластиковый корпус, внутри слышно лёгкое позвякивание металлического шарика (это якорь) при наклоне. Реле нужно устанавливать строго в определённом положении — обычно маркируется стрелкой «вверх» (Top).

Встречается на: большинстве советских и постсоветских холодильников, старые модели LG, Samsung, Atlant, Indesit.

Позисторное реле (PTC-реле)

Принцип работы: внутри реле находится позистор — полупроводниковый элемент, сопротивление которого резко возрастает при нагреве. При холодном старте позистор имеет низкое сопротивление и пропускает ток через пусковую обмотку. За 1–2 секунды позистор нагревается, его сопротивление возрастает, ток через пусковую обмотку прекращается — двигатель переходит в рабочий режим.

Узнать по: небольшой пластиковый корпус-таблетка, внутри нет движущихся частей — при встряхивании ничего не гремит. Не требует строгой ориентации при установке.

Встречается на: большинстве современных холодильников — Samsung, LG, Bosch, Electrolux, Indesit, Atlant новых серий и другие.

Где находится пусковое реле

Пусковое реле всегда расположено непосредственно на компрессоре — надевается на штырьевые клеммы (пины) компрессора и крепится защёлкой или зажимом.

Как добраться до пускового реле

Компрессор холодильника расположен в нижней задней части корпуса — в техническом отсеке. Доступ к нему зависит от модели:

• Большинство холодильников — снять нижнюю заднюю декоративную крышку (панель технического отсека). Крепится 2–4 болтами или защёлками. Компрессор с пусковым реле виден сразу.
• Некоторые холодильники side-by-side — доступ снизу или с боку через специальную панель.
• Встроенные холодильники — нужно полностью выдвинуть из ниши.

Пусковое реле — небольшая деталь (размером с большой палец для позисторных или со спичечный коробок для токовых), надетая на штыри компрессора и зафиксированная пластиковым зажимом или проволочным кольцом.

Признаки неисправного пускового реле

1. Холодильник не охлаждает, компрессор не запускается

Главный симптом. Холодильник включён (светит лампочка, работает дисплей), но в камерах температура поднимается — компрессор не работает. При этом из компрессора слышны периодические щелчки (попытки запуска) или компрессор полностью молчит.

2. Щелчки из компрессора каждые 2–5 минут

Характерный и очень диагностичный симптом. Щелчок — попытка запуска. Компрессор пытается стартовать, не может (реле не работает), срабатывает тепловая защита. Через несколько минут тепловая защита остывает — новая попытка, новый щелчок. И так по кругу.

3. Компрессор гудит 1–3 секунды и отключается

Слышно гудение (двигатель пытается разогнаться), но через секунду-две — щелчок отключения. Это тепловая защита срабатывает при перегреве обмоток от чрезмерного пускового тока. Происходит именно потому, что двигатель застрял на старте и не может набрать обороты.

4. Холодильник работал нормально, потом внезапно перестал охлаждать

Нет никаких предвестников — работал нормально, потом просто перестал. Это типичная картина для выхода из строя пускового реле. Для сравнения: утечка фреона — постепенное ухудшение охлаждения. Поломка реле — внезапная остановка.

Диагностика пускового реле своими руками

Тест 1 — Встряхивание (для токового реле)

Это самый быстрый тест без инструментов — подходит только для токовых реле с металлическим якорем.

1. Снять реле с компрессора (отщёлкнуть зажим, потянуть).
2. Встряхнуть реле рядом с ухом.

Результат:

• При встряхивании слышен глухой стук — внутри что-то болтается. Это разрушившийся якорь или обломки обгоревших деталей. Реле неисправно — менять.
• Лёгкое позвякивание при наклоне (металлический шарик-якорь перемещается) — это нормально для токового реле в исправном состоянии.
• Полная тишина при встряхивании позисторного реле — нормально, внутри нет движущихся частей.

Тест 2 — Визуальный осмотр

1. Снять реле с компрессора.
2. Осмотреть корпус — нет ли трещин, следов оплавления, почернения, запаха горелого.
3. Осмотреть клеммы — нет ли окисления, оплавления, следов дуги.

Следы горения или оплавления — реле неисправно и подлежит замене.

Тест 3 — Запах

Понюхайте снятое реле. Запах горелой пластмассы или горелой изоляции — внутри произошло короткое замыкание или перегрев. Реле неисправно.

Проверка мультиметром

Проверка позисторного реле (PTC)

1. Снять реле с компрессора и дать ему остыть до комнатной температуры — не менее 30 минут после работы холодильника.
2. Установить мультиметр в режим измерения сопротивления (Ω).
3. Приложить щупы к двум клеммам реле (основным входным клеммам, через которые проходит пусковой ток).

Результат:

• Исправный холодный позистор: сопротивление 5–50 Ом (зависит от модели). Позистор холодный — сопротивление низкое — ток через пусковую обмотку проходит — двигатель стартует.
• Обрыв позистора: мультиметр показывает «1» или «OL» — ток через реле не проходит — пусковая обмотка не получает питания — компрессор не запускается.
• КЗ позистора: сопротивление 0 Ом — позистор не нагревается — пусковая обмотка не отключается — двигатель перегревается.

Важно: измерять только в холодном состоянии. Горячий позистор имеет высокое сопротивление — это нормально, не является признаком неисправности.

Проверка токового реле

1. Снять реле с компрессора.
2. Установить мультиметр в режим измерения сопротивления или в режим звукового теста.
3. Измерить сопротивление основной рабочей цепи (клеммы рабочей обмотки — S и R).

Результат:

• При вертикальном положении (нормальное рабочее состояние): контакты разомкнуты — «1» или «OL». При наклоне под 90° якорь перемещается, контакты замыкаются — «0» или звуковой сигнал.
• Неисправность: контакты не замыкаются при наклоне или замкнуты постоянно (якорь застрял).

Проверка тепловой защиты (встроена в ПЗР)

Если реле и тепловая защита в одном корпусе:

1. Дать реле полностью остыть — 30–40 минут.
2. Измерить сопротивление клемм тепловой защиты.
3. В холодном состоянии — должно быть 0 (замкнуто). Если «1» — тепловая защита сработала и не сбрасывается — неисправна.

Почему выходит из строя пусковое реле

• Естественный износ. Позистор постепенно деградирует от многолетних циклов нагрева и охлаждения. Токовое реле — изнашиваются контакты и пружина якоря. Ресурс реле обычно 8–15 лет.
• Скачок напряжения в электросети. Резкий скачок напряжения может пробить позистор или сжечь обмотку реле. Особенно уязвимы позисторные реле.
• Перегрев компрессора. Если компрессор перегревается по другим причинам (грязный конденсатор, жаркое помещение, недостаточная вентиляция) — реле работает в тяжёлых условиях и изнашивается быстрее.
• Вибрация. Постоянная вибрация работающего компрессора постепенно разрушает механические части токового реле — якорь, контакты, пружины.
• Попадание влаги. При конденсации влаги в техническом отсеке реле может окислиться или замкнуться изнутри.
• Дефект при производстве. Встречается на репликах без торговой марки.

Как отличить неисправность реле от поломки компрессора

Это критически важный вопрос. Компрессор — дорогостоящая деталь. Реле — недорогая. Прежде чем делать вывод о неисправности компрессора — убедитесь, что реле исправно.

Симптомы, характерные именно для неисправного реле

• Щелчки из компрессора каждые 2–5 минут.
• Компрессор пытается запуститься, гудит 1–3 секунды и отключается.
• Неисправность появилась внезапно, без предшествующих признаков ухудшения охлаждения.
• Реле явно неисправно по результатам тестов (разрушился позистор, сломан якорь, обрыв).

Как проверить компрессор после замены реле

Самый правильный подход — сначала заменить реле и посмотреть, запустился ли компрессор. Если с новым реле компрессор запускается и работает нормально — всё в порядке, причина была в реле.

Если с новым реле компрессор по-прежнему не запускается или запускается и сразу отключается — возможна неисправность компрессора. В этом случае нужна профессиональная диагностика.

Проверка компрессора мультиметром (дополнительный тест)

При снятом реле на компрессоре видны три штыревых клеммы — C (общая), S (пусковая обмотка), R (рабочая обмотка). Измерьте сопротивление обмоток:

• C–R: сопротивление рабочей обмотки (обычно 3–15 Ом).
• C–S: сопротивление пусковой обмотки (обычно 5–30 Ом).
• R–S: сумма двух предыдущих значений.

Если какое-то из сопротивлений бесконечно («1») — обрыв обмотки, компрессор неисправен. Если 0 — КЗ обмотки, компрессор неисправен. Нормальные значения — компрессор электрически исправен.

Инструменты и подготовка

Инструменты

• Крестовая и плоская отвёртки — для снятия крышки технического отсека.
• Пассатижи — иногда нужны для снятия проволочного фиксатора реле.
• Мультиметр — для диагностики.

Подготовка

1. Отключить холодильник от сети — обязательно. Никогда не работайте с компрессором при подключённом питании.
2. Отодвинуть холодильник от стены — для доступа к задней панели технического отсека.
3. Дать остыть — если компрессор недавно пытался запуститься (щелчки), дать ему остыть 15–20 минут. Горячий компрессор — горячее реле, неудобно работать и измерения могут быть некорректными.
4. Сфотографировать расположение реле на компрессоре и подключение проводов — перед снятием.

Пошаговая инструкция по замене

Шаг 1 — Снять крышку технического отсека

В нижней части задней стенки холодильника расположена декоративная панель технического отсека. Открутить болты по периметру (обычно 2–4 болта) или отщёлкнуть защёлки — панель снимается. Компрессор хорошо виден — чёрный цилиндрический или овальный корпус.

Шаг 2 — Найти пусковое реле на компрессоре

Пусковое реле — небольшая деталь, надетая непосредственно на штыревые клеммы компрессора сбоку. Фиксируется:

• Пластиковым зажимом-защёлкой — чаще всего на позисторных реле.
• Проволочным кольцом или зажимом — чаще всего на токовых реле.
• Просто держится на клеммах — без дополнительной фиксации, на некоторых моделях.

Шаг 3 — Снять провода с реле

К реле подходят один или несколько проводов — от тепловой защиты, от сетевого питания. Сфотографируйте подключение. Снять провода — потянуть за разъём (не за провод!).

Шаг 4 — Снять реле с компрессора

Для реле с пластиковой защёлкой:

1. Нажать на защёлку и одновременно потянуть реле от компрессора.
2. Реле снимается вместе с пластиковым держателем или без него.

Для реле с проволочным зажимом:

1. Пассатижами разжать или снять проволочное кольцо.
2. Потянуть реле от компрессора — оно снимается с клемм.

Если реле не снимается: накопившаяся пыль и окисление могут удерживать реле. Аккуратно покачать из стороны в сторону с небольшим усилием — снимется.

Шаг 5 — Осмотреть штыревые клеммы компрессора

После снятия реле осмотрите клеммы компрессора — нет ли окисления, нагара, деформации. При необходимости — аккуратно зачистить клеммы мелкой наждачной бумагой или очистить спиртом.

Шаг 6 — Подготовить новое реле

Убедитесь, что новое реле точно соответствует старому по типу и клеммам. Для токового реле — проверьте правильную ориентацию (стрелка «вверх»).

Шаг 7 — Установить новое реле на компрессор

Надеть реле на штыревые клеммы компрессора:

• Клеммы реле должны точно совпасть со штырями компрессора C, S, R.
• Надавить до упора — реле должно плотно сидеть на клеммах.
• Зафиксировать защёлкой или проволочным кольцом.

Для токового реле: строго соблюдайте ориентацию — стрелка на корпусе должна смотреть вверх. Неправильная ориентация — реле не будет работать, якорь не переместится в нужное положение.

Для позисторного реле: ориентация неважна — устанавливайте как удобно.

Шаг 8 — Подключить провода

Подключить провода к реле согласно фотографии, сделанной при снятии. Разъёмы должны войти до упора с характерным щелчком.

Шаг 9 — Собрать и проверить

Установить панель технического отсека. Придвинуть холодильник к стене. Включить в розетку — компрессор должен запуститься в течение нескольких секунд.

Как выбрать правильное пусковое реле

По модели холодильника

Самый надёжный способ. Сообщите нам марку и полный номер модели холодильника — подберём совместимое реле. Номер модели на наклейке внутри камеры или на задней стенке снаружи.

По маркировке на реле

На корпусе реле есть маркировка. Запишите или сфотографируйте все цифры и буквы на корпусе — по ним можно найти точный аналог.

По модели компрессора

На компрессоре есть наклейка с его моделью. Пусковое реле подбирается под конкретную модель компрессора. Распространённые компрессоры:

• Embraco (Италия/Бразилия) — широко применяется в Indesit, Ariston, Atlant, Whirlpool. Серии EM, EMT, EMX, NEK, NE, NT.
• Danfoss (Дания) — применяется в Bosch, Siemens, Electrolux. Серии SC, FR, NL.
• Samsung / LG — собственное производство компрессоров.
• Secop (бывший Danfoss) — широкий ассортимент для различных марок.

Параметры подбора реле

• Тип реле — позисторное или токовое (должно совпадать с оригиналом).
• Номинальный ток — ток срабатывания токового реле или допустимый ток для позисторного. Должен соответствовать мощности компрессора.
• Количество и расположение клемм — должно совпадать с оригиналом.
• Тип фиксации — защёлка или проволочное кольцо.

Производители реле

• Embraco — оригинальные реле для компрессоров собственного производства. Высокое качество.
• Danfoss / Secop — оригинальные реле для компрессоров Danfoss.
• Ranco — совместимые реле для различных компрессоров.
• Китайские аналоги — приемлемое качество от проверенных производителей (Hengsen, Starter и др.), значительно хуже — безымянные.

Пусковые реле для холодильников всех популярных марок есть в нашем магазине в Курске. Подберём по модели холодильника или компрессора.

Проверка после замены

1. Включить холодильник в розетку.
2. Компрессор должен запуститься в течение 5–30 секунд — ровный непрерывный гул без щелчков.
3. Подождать 30 минут — компрессор должен работать непрерывно, без попыток остановиться и перезапуститься.
4. Через 2–3 часа проверить температуру в камерах — должна снижаться до нормальных значений.
5. Через 6–8 часов — температура в холодильной камере должна быть +2°C … +5°C, в морозилке — −18°C и ниже.

Если компрессор запустился, но через несколько минут снова отключается:

• Проверьте вентиляцию компрессора — не закрыт ли технический отсек, нет ли перегрева.
• Убедитесь, что холодильник стоит на расстоянии минимум 5 см от стены.
• Если отключение продолжается — возможна неисправность компрессора. Обратитесь в сервисный центр.

Если компрессор запустился, но холодильник не охлаждает:

• Возможна утечка фреона — требуется диагностика в сервисном центре.

Профилактика

• Установите стабилизатор напряжения или сетевой фильтр. Скачки напряжения — одна из главных причин выхода из строя пусковых реле. Стабилизатор защитит и реле, и плату управления.
• Раз в год очищайте конденсатор от пыли. Загрязнённый конденсатор приводит к перегреву компрессора — реле и тепловая защита работают в жёстких условиях и изнашиваются быстрее.
• Обеспечьте нормальную вентиляцию технического отсека. Минимум 5–10 см от задней стенки до стены. Не закрывайте нижние вентиляционные решётки.
• Не устанавливайте холодильник рядом с источниками тепла. Плита, батарея, прямые солнечные лучи — всё это увеличивает нагрузку на компрессор и реле.
• При первых признаках неисправности реле — меняйте сразу. Щелчки и попытки запуска с неисправным реле перегружают обмотки компрессора. Длительная работа с неисправным реле может повредить и сам компрессор.
• Меняйте реле при замене компрессора. Если меняете компрессор — всегда устанавливайте новое реле. Старое реле может быть изношено и вывести из строя новый компрессор.

Итог: как заменить пусковое реле холодильника

Шаг 1. Убедитесь в симптомах: щелчки каждые 2–5 минут, компрессор гудит и сразу отключается, холодильник не охлаждает.

Шаг 2. Отключите холодильник от сети и доберетесь до компрессора через нижнюю заднюю панель технического отсека.

Шаг 3. Снимите реле с компрессора и проведите диагностику: встряхнуть, осмотреть, проверить мультиметром.

Шаг 4. При подтверждении неисправности — подберите новое реле по модели холодильника или компрессора.

Шаг 5. Установите новое реле, соблюдая правильную ориентацию (для токового реле).

Шаг 6. Проверьте работу холодильника — компрессор должен запуститься и работать без щелчков.
