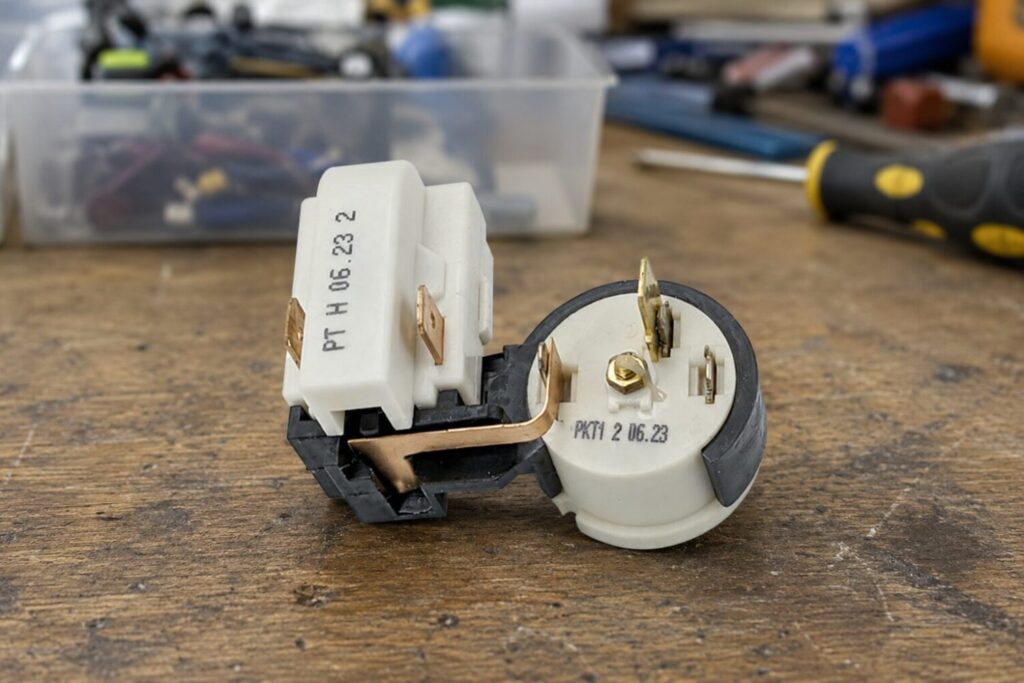

Чем отличается пусковые реле Атлант РКТ-1, РКТ-2, РКТ-3, РКТ-5, РКТ-6

Особенности: РКТ-1 — самая начальная модификация, применяется на компрессорах небольшой холодопроизводительности с низким рабочим током. Часто встречается в однокамерных и небольших двухкамерных холодильниках Атлант старых и части современных серий.

Где применяется: компрессоры малой мощности, где пусковой ток невысокий и не требует запаса по чувствительности реле.

Особенность подбора: при попытке поставить РКТ-1 на более мощный компрессор реле может не успевать корректно отключать пусковую обмотку — двигатель будет перегреваться.

Особенности: РКТ-2 рассчитана на несколько больший рабочий ток, чем РКТ-1, и применяется на компрессорах чуть более высокой производительности — например, в части двухкамерных моделей Атлант среднего объёма.

Где применяется: компрессоры, у которых пусковой и рабочий ток превышают диапазон РКТ-1, но ещё не требуют «тяжёлой» серии РКТ-5/6.

Совместимость: внешне корпус и посадка на клеммы компрессора аналогичны РКТ-1 — отличие именно в электрических параметрах катушки, поэтому спутать реле визуально легко, и без сверки по паспорту компрессора можно поставить неподходящее.

Особенности: РКТ-3 покрывает средний по распространённости диапазон рабочего тока и чаще всего встречается при замене на большинстве стандартных двухкамерных холодильников Атлант.

Где применяется: компрессоры среднего класса мощности — самый массовый сегмент бытовых холодильников.

Почему так распространена: производители компрессоров чаще всего комплектуют серийные модели именно этим диапазоном рабочего тока, поэтому РКТ-3 — самый ходовой вариант в сервисных центрах и магазинах запчастей.

Особенности: РКТ-5 рассчитана на более высокий рабочий ток по сравнению с РКТ-1 – РКТ-3 и ставится на компрессоры повышенной производительности — крупные холодильники и модели с увеличенной морозильной камерой.

Где применяется: компрессоры большого объёма компрессии, где типовые РКТ-1/2/3 не обеспечивают нужный запас по току при пуске.

Важно: установка РКТ-5 на слабый компрессор, рассчитанный под РКТ-1/2, может привести к тому, что реле не отреагирует на низкий пусковой ток вовремя, и двигатель не запустится либо запустится с задержкой.

Особенности: РКТ-6 — модификация с самым высоким порогом срабатывания по току среди рассматриваемых пяти. Применяется на компрессорах максимальной для бытовых холодильников Атлант мощности.

Где применяется: крупногабаритные холодильники и модели с высокой холодопроизводительностью, где пусковой ток компрессора значительно выше среднего.

Важно при замене: из всей линейки РКТ-6 наименее взаимозаменяема с младшими модификациями — при подборе аналога в первую очередь сверяйте паспортный рабочий ток компрессора, указанный на шильдике самого компрессора или в документации холодильника.

Типичные признаки:

• Компрессор гудит, но не запускается — реле не подаёт напряжение на пусковую обмотку.
• Слышны щелчки реле без запуска мотора — контакт срабатывает, но двигатель не раскручивается, либо реле сразу отключает пусковую цепь.
• Холодильник периодически «дёргается» — компрессор пытается запуститься, отключается через пару секунд и повторяет попытку снова.
• Компрессор не включается совсем при исправном моторе и нормальном напряжении в сети.
• Нагрев или подгорание контактов реле — видно визуально при осмотре, часто сопровождается характерным запахом гари.

Перед заменой реле стоит убедиться, что сам компрессор исправен — иначе новое реле выйдет из строя повторно из-за перегрузки от неисправного двигателя.
