Датчик температуры (термистор NTC) — один из ключевых элементов управления холодильником. Именно он сообщает плате управления, насколько холодно в камере, и на основе этих данных включается или выключается компрессор. Если холодильник морозит слишком сильно, слишком слабо, показывает ошибку или вообще не запускает компрессор — часто причина именно в датчике. Разбираем, как проверить его самостоятельно мультиметром.
- Что такое датчик температуры и где он находится
- Признаки неисправности датчика температуры
- Что понадобится для проверки
- Пошаговая проверка датчика мультиметром
- Таблица сопротивления NTC-датчика по температуре
- Как трактовать результат измерения
- Коды ошибок, связанные с датчиком температуры
- Когда нужна замена и как выбрать датчик
Что такое датчик температуры и где он находится
В большинстве современных холодильников используется NTC-термистор — полупроводниковый элемент, сопротивление которого уменьшается при повышении температуры и увеличивается при понижении. Плата управления постоянно опрашивает датчик и по значению сопротивления определяет температуру в камере.
В холодильниках с одним компрессором обычно установлен один-два датчика, в моделях с системой No Frost и раздельным охлаждением камер — три и более: отдельно для холодильной камеры, морозильной камеры и датчик оттайки на испарителе.
Признаки неисправности датчика температуры
Холодильник морозит слишком сильно
Продукты подмерзают, на задней стенке образуется наледь
Датчик передаёт заниженные значения температуры — плата «думает», что в камере теплее, чем есть на самом деле, и продолжает гонять компрессор дольше нормы.
Холодильник не морозит или морозит слабо
Компрессор запускается на короткое время и быстро отключается
Обратная ситуация: датчик показывает завышенную температуру охлаждения, из-за чего плата преждевременно отключает компрессор, считая, что нужная температура уже достигнута.
На дисплее мигает код ошибки или температура
Часто сопровождается миганием индикаторов или звуковым сигналом
При обрыве или коротком замыкании в цепи датчика плата фиксирует выход значения за допустимый диапазон и выводит код ошибки (см. таблицу ниже).
Компрессор работает без остановки или не включается совсем
Плата не получает адекватный сигнал для включения цикла охлаждения
Без корректных данных от датчика плата может либо держать компрессор постоянно включённым (риск перегрева и поломки компрессора), либо вообще не запускать его.
Что понадобится для проверки
- 🔌Мультиметр (тестер). Подойдёт любой цифровой мультиметр с режимом измерения сопротивления (Ом, обозначается значком Ω).
- 🌡️Термометр (желательно). Понадобится, если хотите сверить показания датчика с реальной температурой в камере, а не только с табличными значениями.
- 🖊️Отвёртка. Для снятия декоративной панели испарителя или крышки, под которой спрятан датчик.
- 📋Инструкция или схема модели. Полезно знать точное расположение датчика и его паспортные значения сопротивления — можно найти в сервис-мануале на модель холодильника.
Пошаговая проверка датчика мультиметром
- 1️⃣Обесточьте холодильник и подождите пару минут, чтобы разрядились конденсаторы платы.

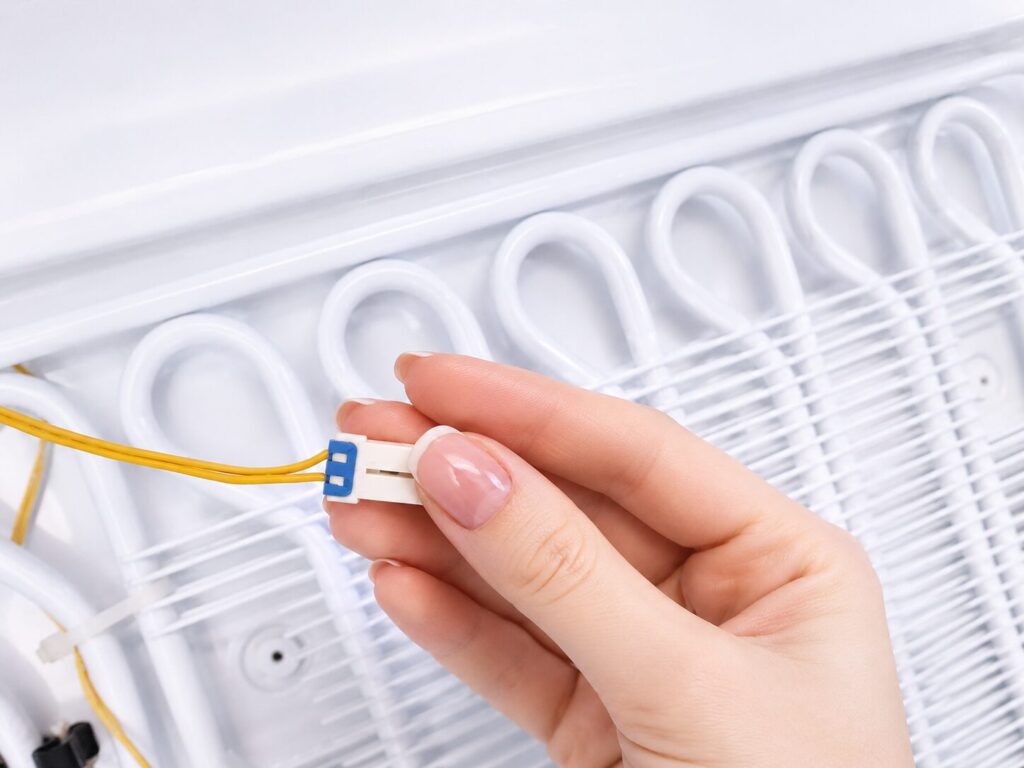

- 2️⃣Найдите датчик — на испарителе (для No Frost моделей его придётся снять с крепления) или на стенке камеры.
- 3️⃣Отсоедините разъём датчика от жгута проводов или от платы, чтобы измерять именно сам датчик, а не всю цепь.
- 4️⃣Переключите мультиметр в режим измерения сопротивления (Ом) и приложите щупы к двум контактам разъёма датчика.
- 5️⃣Запишите значение сопротивления и одновременно оцените температуру самого датчика (комнатная, если он уже нагрелся после выемки, либо температура в камере, если измеряете на месте).
- 6️⃣Сравните результат с таблицей сопротивления ниже для соответствующей температуры.
- 7️⃣Проверьте датчик в нагретом и охлаждённом состоянии — поднесите его в руке (тепло) и приложите к льду или в морозильную камеру (холод), сопротивление должно закономерно меняться: расти на холоде, падать в тепле.
Таблица сопротивления NTC-датчика по температуре
Значения ориентировочные для типового NTC-датчика холодильника (номинал 10–15 кОм при 25°C). Точные значения для вашей модели уточняйте в сервис-мануале, но общая логика зависимости одинакова для всех производителей.
| Температура | Сопротивление (ориентировочно) |
|---|---|
| -25°C | ≈ 90–100 кОм |
| -18°C | ≈ 55–65 кОм |
| -10°C | ≈ 30–35 кОм |
| 0°C | ≈ 15–16 кОм |
| +5°C | ≈ 11–12 кОм |
| +10°C | ≈ 8–9 кОм |
| +20°C | ≈ 5–6 кОм |
| +25°C | ≈ 10 кОм (базовый номинал) |
Как трактовать результат измерения
| Показание мультиметра | Что это значит | Вывод |
|---|---|---|
| Сопротивление соответствует таблице для данной температуры | Датчик исправен | Норма |
| Бесконечное сопротивление (OL, 1 или обрыв) | Обрыв внутри датчика или повреждён провод | Замена |
| Сопротивление 0 Ом или близко к нулю | Короткое замыкание внутри датчика | Замена |
| Сопротивление не меняется при нагреве/охлаждении | Термочувствительный элемент вышел из строя | Замена |
| Значение сильно отличается от таблицы, но реагирует на температуру | Возможен уход номинала или неверная модель датчика для сверки | Уточнить паспорт модели |
Коды ошибок, связанные с датчиком температуры
Большинство производителей выводят отдельный код ошибки именно для неисправности датчика температуры — например, обрыв цепи датчика испарителя или датчика камеры. Точное обозначение (буквенное или цифровое) отличается у разных брендов и обычно расшифровывается в инструкции к конкретной модели или сервис-мануале производителя.
Когда нужна замена и как выбрать датчик
- 🔁Замена нужна, если сопротивление не соответствует таблице, показывает обрыв, короткое замыкание или не реагирует на изменение температуры.
- 🧩При выборе нового датчика важно совпадение номинала сопротивления (обычно 10 или 15 кОм при 25°C), длины провода и типа разъёма — иначе он не подключится к штатному жгуту.
- 🛠️Установка обычно не требует специнструмента: датчик крепится клипсой или зажимом на испарителе, разъём вставляется в штатный жгут проводов.
- 🧪После замены обязательно проверьте новый датчик тем же способом — приложите к теплу и холоду, чтобы убедиться, что сопротивление меняется корректно.
Если проверка датчика заняла много времени, а холодильник всё равно работает нестабильно — возможно, дело не только в датчике, но и в плате управления или компрессоре. В этом случае лучше доверить диагностику специалистам.
