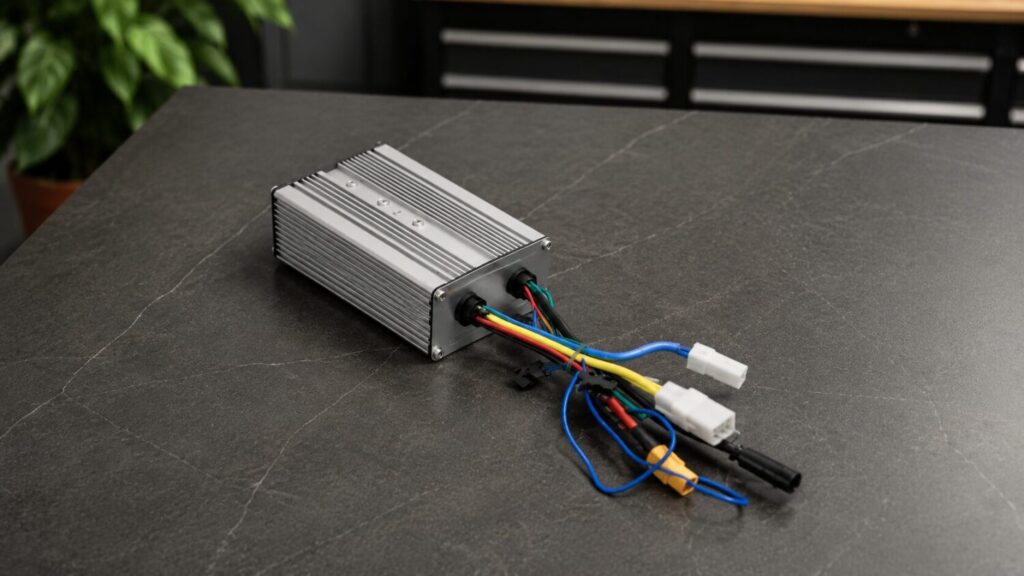

Замена контроллера электросамоката — признаки неисправности, подбор и инструкция

Самокат не едет, резко дёргается при наборе скорости, не реагирует на газ или выдаёт ошибку — всё это может указывать на неисправность контроллера. Контроллер (ESC — Electronic Speed Controller) — это мозг электросамоката. Разбираем, как понять, что сломан именно он, как подобрать замену и заменить своими руками.

1. Что такое контроллер и за что он отвечает

Контроллер электросамоката — это электронный блок управления, который принимает сигналы от всех органов управления и переводит их в команды для мотора. Через него проходит весь силовой ток от аккумулятора к двигателю.

Контроллер отвечает за:

• Управление скоростью — регулирует ток на мотор по сигналу от ручки газа.
• Электронное торможение — рекуперативное торможение при отпускании газа или нажатии тормоза.
• Защиту от перегрева — снижает мощность при критической температуре.
• Защиту от перегрузки по току — отключает мотор при превышении допустимого тока.
• Защиту аккумулятора — совместно с BMS контролирует напряжение и ток зарядки/разрядки.
• Режимы езды — эко, стандарт, спорт.
• Дисплей и индикацию — передаёт данные на панель управления.

2. Признаки неисправного контроллера

3. Как отличить неисправность контроллера от других поломок

Контроллер — дорогая деталь. Прежде чем его менять, последовательно исключите другие возможные причины тех же симптомов.

Самокат не едет — порядок проверки

1. Проверьте аккумулятор.
   Измерьте напряжение на клеммах аккумулятора мультиметром. При заряженном аккумуляторе напряжение должно соответствовать номиналу ±5% (36 В → 37–42 В, 48 В → 49–54 В). Сильно просевшее напряжение — сначала зарядите аккумулятор.
2. Проверьте ручку газа.
   Мультиметром измерьте напряжение на сигнальном проводе ручки газа (обычно жёлтый или белый из трёхпроводного разъёма). В покое должно быть ~0,8–1 В, при полном нажатии — ~3,5–4,2 В. Если напряжение не меняется — неисправна ручка газа, а не контроллер.
3. Проверьте разъёмы и провода.
   Осмотрите все разъёмы на контроллере — окисление, сломанные фиксаторы, вырванные провода. Часто причина в плохом контакте, а не в самом контроллере. Переподключите все разъёмы, протрите контакты спиртом.
4. Проверьте фазные провода мотора.
   Три толстых провода от контроллера к мотору (фазы A, B, C). Мультиметром проверьте сопротивление между каждой парой фаз — должно быть равным и небольшим (0,1–5 Ом в зависимости от мотора). Сильное отличие — неисправен мотор, не контроллер.
5. Проверьте сигнальные провода датчиков Холла.
   Пять тонких проводов к мотору (питание, масса и три сигнальных). При вращении колеса вручную сигнальные провода должны поочерёдно переключаться между 0 и 5 В. Если все три всегда 0 или все 5 В — неисправны датчики Холла мотора.
6. Только после исключения всего выше — подозревайте контроллер. Если питание есть, ручка газа работает, разъёмы чистые, мотор исправен — неисправен контроллер.

4. Почему выходит из строя контроллер

Попадание влаги

Самая частая причина. Дождь, лужи, мойка самоката водой — влага проникает через щели в деке или через разъёмы. Попав на плату контроллера, она вызывает короткое замыкание и необратимо повреждает силовые транзисторы (MOSFETs) и микросхемы управления.

Перегрузка по току

Превышение максимального тока — подъём крутых горок, перевес, буксировка — вызывает перегрев и выгорание транзисторов контроллера. Это происходит постепенно: сначала деградация, затем полный отказ.

Скачки напряжения

Резкое подключение или отключение аккумулятора под нагрузкой, использование несовместимого зарядного устройства с завышенным напряжением — пиковое напряжение «пробивает» конденсаторы и транзисторы контроллера.

Механическое повреждение

Падение самоката, удар деки о бордюр, сильная вибрация на плохих дорогах — трещины в пайке, оторванные компоненты, сломанные разъёмы на плате контроллера.

Естественный износ

После 3–5 лет активной эксплуатации электролитические конденсаторы контроллера теряют ёмкость, полупроводники деградируют. Самокат начинает работать нестабильно — рывки, перегревы, спонтанные отключения.

5. Как подобрать контроллер для замены

Это самый важный раздел. Контроллер — не универсальная деталь. Неправильно подобранный контроллер может сжечь мотор или аккумулятор.

Где найти параметры старого контроллера

• 🏷️
  Наклейка на корпусе контроллера — большинство производителей печатают основные характеристики (напряжение, ток) прямо на блоке.
• 📖
  Инструкция к самокату — в разделе технических характеристик обычно указан номинальный ток и напряжение контроллера.
• 🔍
  Артикул по коду модели самоката — введите полный код модели в поисковик вместе со словом «controller» или «контроллер» — на форумах владельцев обычно есть вся информация.
• 📐
  Измерьте физические размеры — длину, ширину и высоту контроллера. При замене важно, чтобы новый блок физически поместился в отсек деки.

6. Особенности по брендам

7. Инструменты и подготовка

• 🔧
  Крестовая отвёртка PH2 и PH1 (мелкая для крепежа внутри деки)
• 🔧
  Шестигранники (HEX) 2, 2.5, 3, 4 мм — у большинства самокатов болты деки на шестигранник
• 📱
  Смартфон для фотографирования разъёмов перед отключением — обязательно
• 🔍
  Фонарик или налобный фонарь — внутри деки темно
• 🧴
  Изопропиловый спирт и ватные палочки — для чистки разъёмов
• 🔌
  Мультиметр — для проверки напряжения и целостности проводки
• 🖊️
  Маркер или цветная изолента — для маркировки разъёмов при необходимости
• 🧰
  Термоусадочная трубка и паяльник — если потребуется переобжать разъёмы

8. Пошаговая замена контроллера электросамоката

1. Полностью разрядите или отключите аккумулятор.
   Если аккумулятор несъёмный — разрядите самокат до минимума. Если съёмный — выньте батарею перед началом работы. Это исключает риск короткого замыкания при работе с проводкой.
2. Снимите нижнюю крышку деки.
   Открутите все болты по периметру — обычно это шестигранники HEX 3–4 мм или крестовые винты PH2. Болтов может быть 6–16 штук в зависимости от модели. Снимите крышку аккуратно — к ней могут быть подсоединены провода индикаторов или разъёмы.
3. Сфотографируйте все разъёмы контроллера.
   Это обязательный шаг. Сделайте несколько фотографий со всех сторон — крупно каждый разъём, его расположение и цвет проводов. При сборке фотографии станут главным ориентиром. Сколько разъёмов снимете — столько и должно быть на новом контроллере.
4. Отметьте или пронумеруйте разъёмы.
   Маркером или цветной изолентой пометьте каждый разъём и соответствующее гнездо на контроллере. Особенно важно для фазных проводов мотора (три толстых провода — A, B, C) и проводов датчиков Холла (5 тонких проводов).
5. Отключите все разъёмы от старого контроллера.
   Разъёмы тяните за корпус разъёма, не за провод. Фиксаторы разъёмов нажимайте тонкой отвёрткой. Толстые силовые провода от аккумулятора — в последнюю очередь.
6. Открутите крепления контроллера.
   Контроллер крепится к деке болтами (обычно 2–4 штуки) или удерживается стяжками. Открутите крепёж и извлеките старый контроллер из отсека.
7. Осмотрите старый контроллер.
   Изучите плату: есть ли явные следы прогара, почернения, вздутые конденсаторы, следы влаги? Это поможет понять причину поломки и предотвратить её повторение.
8. Установите новый контроллер.
   Зафиксируйте болтами или стяжками. Убедитесь, что контроллер не касается металлических частей деки во избежание короткого замыкания. При необходимости подложите изолирующую прокладку.
9. Подключите разъёмы по фотографиям и маркировке.
   Начинайте с сигнальных разъёмов (дисплей, ручка газа, тормозной датчик, датчики Холла), заканчивайте силовыми (фазы мотора, аккумулятор). Каждый разъём — до щелчка.
10. Особое внимание — фазным проводам мотора.
    Три толстых провода (обычно жёлтый, зелёный, синий) должны быть подключены в том же порядке, что и на старом контроллере. Неправильное подключение — мотор будет работать рывками или в обратную сторону. При необходимости поменяйте местами любые два провода для исправления направления вращения.
11. Не закрывайте крышку — сначала проверьте.
    Подключите аккумулятор (или вставьте батарею). Включите самокат. Проверьте дисплей, нажмите газ вхолостую — колесо должно крутиться. Проверьте тормоза. Только после успешной проверки — закрывайте крышку.
12. Закройте крышку деки.
    Затяните все болты равномерно. Если контроллер в отсеке с аккумулятором — обеспечьте герметичность уплотнителя крышки.

9. Проверка после замены

• ⚡
  Дисплей включается и показывает заряд. Если дисплей не работает — проверьте разъём связи контроллер-дисплей.
• 🚗
  Мотор вращается в правильном направлении. Приподнимите заднее колесо и нажмите газ — колесо должно крутиться вперёд. Если назад — поменяйте местами любые два фазных провода.
• 🛑
  Тормоза работают. При нажатии тормозного рычага мотор должен электрически тормозить (сопротивление при вращении колеса рукой).
• 📊
  Показания дисплея корректны. Скорость, уровень заряда, режим — всё отображается правильно.
• 🌡️
  Контроллер не перегревается в первые минуты. Приложите руку к деке через 5 минут езды — умеренное тепло допустимо, сильный жар — нет.
• 🔢
  Нет кодов ошибок. Дисплей не должен показывать ошибку после замены контроллера. Если появилась — сверьтесь с таблицей кодов ошибок.

10. Когда лучше обратиться в сервис

Замена контроллера — операция средней сложности. Главные риски — неправильная распиновка проводов и несовместимость с дисплеем. Обратитесь в сервис, если:

• Самокат Xiaomi или Ninebot — у них закрытая архитектура, прошивка и протоколы. Неправильный контроллер не активируется или заблокирует самокат.
• Нет уверенности в выборе контроллера — неправильный контроллер (другое напряжение, ток) сожжёт мотор или аккумулятор.
• Распиновка разъёмов неизвестна — неправильное подключение силовых проводов при включении вызовет немедленный выход контроллера или мотора из строя.
• После замены контроллера мотор не работает — возможно, неисправны датчики Холла в моторе или сам мотор.
• Подозрение на ремонтопригодность — иногда дешевле перепаять выгоревший транзистор MOSFET на плате, чем покупать новый контроллер целиком.

Итого: коротко о главном

1. Убедитесь, что проблема в контроллере — исключите аккумулятор, ручку газа, провода, мотор и датчики Холла.
2. Подберите контроллер с точным совпадением напряжения, правильным максимальным током и совместимостью с вашим мотором и дисплеем.
3. Сфотографируйте все разъёмы перед отключением — это главный ориентир при сборке.
4. Замените контроллер по пошаговой инструкции, уделив особое внимание фазным проводам мотора.
5. Проверьте направление вращения мотора и работу тормозов до закрытия крышки.
6. При сомнениях в совместимости или распиновке — лучше обратиться в сервис.
